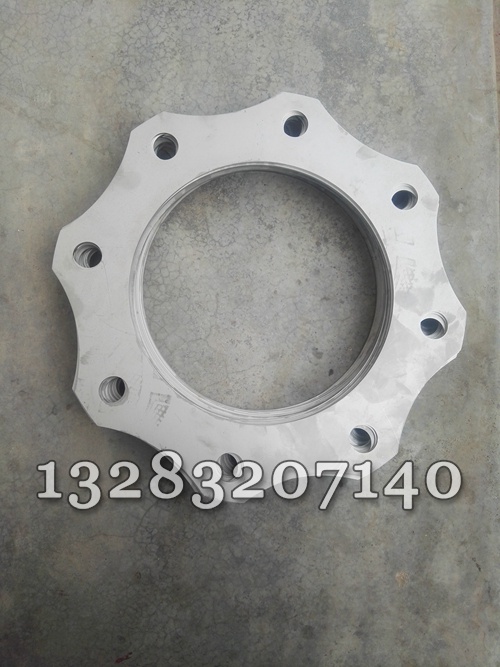

联轴器叠片单片

加工工艺：泊头市鑫程机械有限公司生产不锈钢膜片采用304 材质，数控激光切割，厚度从0.2mm-3mm，外径30mm-1米，小套是数控车加工，可以是不锈钢材质，也可以45#钢

适用范围：适用于风机，电厂，机械设备，石油，冶金，造纸等行业，，可来图来样定做。

膜片组受力分析：膜片联轴器工作时，膜片组件传递的扭矩很大，主要失效不是由膜片组件的传扭能力不足引起，而是膜片所受交变循环复合应力所致。而这种复合应力多是由膜片联轴器所联接的两轴不对中产生的附加载荷引起的。轴向偏移受联轴器的规格以及螺栓数量影响，联轴器规格越大，所能承受的轴向偏移越大，轴向偏移会对膜片产生很大的应力，因此，为联轴器使用寿命的，要求安装时膜片之间尽可能紧密，膜片尽可能平整。

对于双膜片联轴器，轴向偏移经过中间体两边的膜片组平均后，膜片组的偏移为膜片联轴器轴向偏移的一半。轴向角向的安装误差，使膜片沿轴线方向发生周期性弯曲变形，它是决定膜片疲劳寿命的主要因素。较大的角向偏移将使膜片组承受很大的附加弯矩，对于双膜片联轴器，膜片组的角向偏移是联轴器的角向偏移的一半，能够承受径向偏移，并且其承受径向偏移的能力取决于两组膜片之间的距离。

膜片的应力出现在螺栓孔的边缘，主要是因为螺栓孔处受载大，受力面积小，且在有孔的地方容易引起应力集中，为了提高膜片的疲劳强度，应尽可能减少两轴的相对位移量，同时采取能应力分布的措施，在螺栓孔内加装膜片套，当膜片联轴器所联接的两轴不对中程度较大时，产生的附加载荷对膜片强度的影响会超过扭矩和离心惯性力对膜片强度的影响。
