SWC-WF型无伸缩法兰式万向联轴器

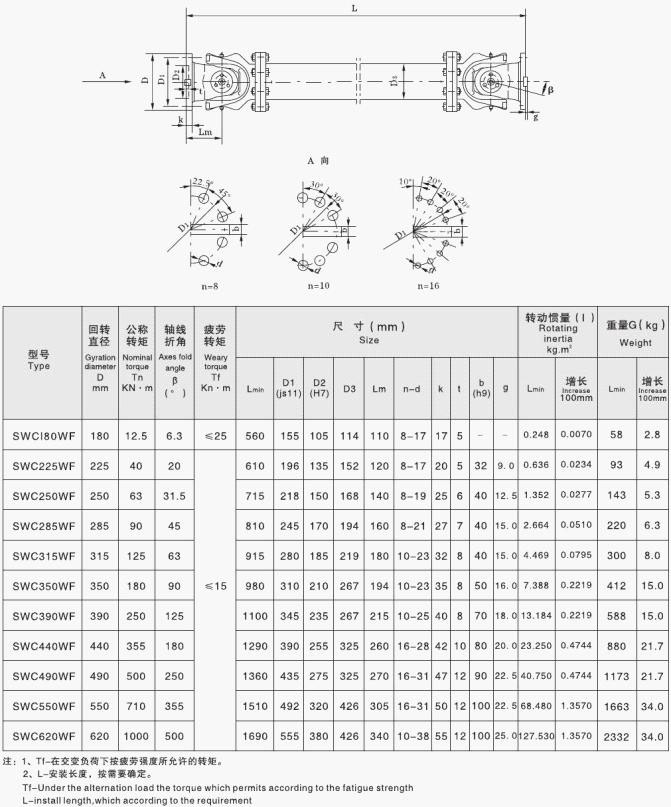

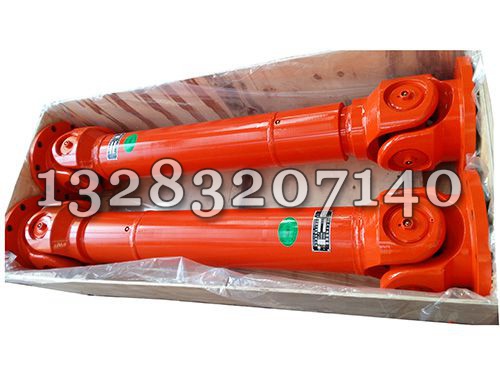

SWC-WF型无伸缩法兰式万向联轴器广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。SWC-WF型无伸缩法兰式万向联轴器的主要特点为：

1.具有较大的角度补偿能力。，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。

2.结构紧凑合理。SWC型采用整体式叉头，使运载具性。

3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大，此对回转直径受限制的机械设备，其配套范围具性。

4.传动。其传动效率达98-99.8％，用于大功率传动，节能。

5.运载平稳，噪声低，装拆维护方便。

万向联轴器是由分别装在两轴端的叉形接头1、3以及与叉头相联的十字轴2组成。这种联轴器允许两轴间有较大的夹角α（可达35°～45°），且机器工作时即使夹角发生改变仍可正常传动，但α过大会使传动效率显著降低。

作用：用于传递两相交轴之间的动力和运动，而且在传动过程中，两轴之间的夹角还可以改变。

应用：广泛应用于汽车、机床等机械传动系统中

结构特点：两传动轴末端各有一个叉形支架，用铰链与中间的“十字形”构件相联，“十字形”构件的中心位于两轴交点处

能补偿很大的角度位移

轴间角为：α=0~45?

对于单万向联轴器来说：

当主动轮匀速转动时，从动轴的转速是变化的

因此工程上大多用双万向联轴器

将两个单万向铰链机构串联使用，构成双万向铰链机构

双万向联轴器安装要求：

①主动、从动、中间三轴共面；

②主动轴、从动轴的轴线与中间轴的轴线之间的夹角应相等；

③中间轴两端的叉面应在同一平面内
