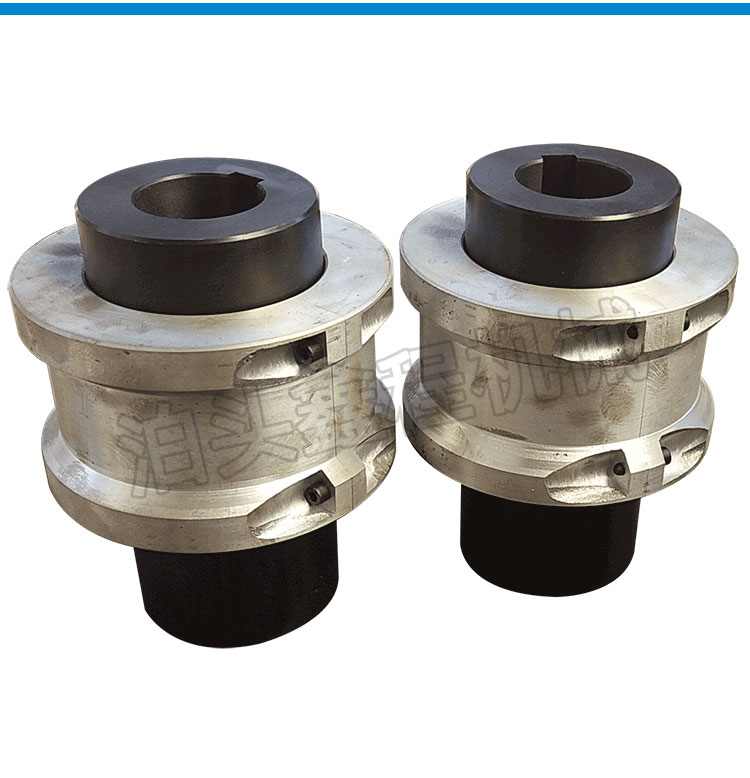

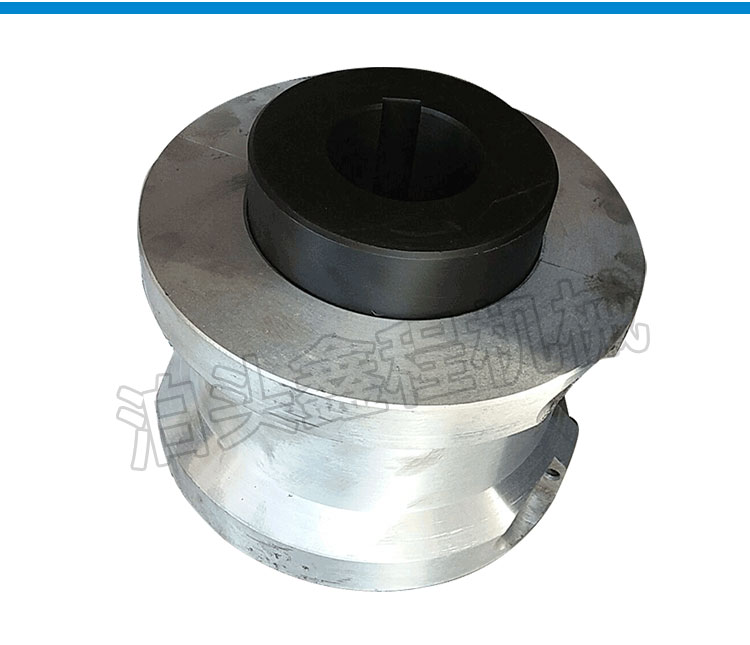

JS型蛇形弹簧联轴器
JS型蛇形弹簧联轴器

JS型蛇形弹簧联轴器

泊头市通佳机械设备有限公司生产各种国标美标蛇形弹簧联轴器联轴器,半联轴器采用数控车...
立即订购

泊头市通佳机械设备有限公司生产各种国标美标蛇形弹簧联轴器联轴器,半联轴器采用数控车加工,原材料为圆钢或锻件,蛇簧材质为弹簧钢梯形截面的蛇形弹簧片采用弹簧钢,经严格的热处理,并特殊加工而成,具有良好的机械性能,半联轴器齿形为线切割直齿或数控铣弧形齿,罩壳为铝材质铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受大的载荷变动量。主要结构是由两个半联轴节,两个半外罩,两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩,联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内,来实现主动轴与从动轴的链接。运转时,是靠主动端齿面对蛇簧的轴向作用力带动从动端,来传递扭矩,如此在很大程度上避免了共振现象发生,且簧片在传递扭矩时所产生的弹性变量,使机械系统能获得较好的减振效果传动力使簧片沿齿弧变形时所产生的缓冲作用,尤其在机器起动时或冲击载荷时,于   程度上有保护配套机件。JS型蛇形弹簧联轴器是一种结构的金属。它靠蛇形弹簧片来传递扭矩。蛇形联轴器是当今机械领域的轴联接传动部件,也是一种非常通用的轴联接传动部件。联轴器的传动效率,经测定达99。47%,其短时超载能力为额定扭矩的两倍,运行。整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便,紧密,从而使装拆,维护比一般联轴器简便。由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作。

JS型蛇弹簧联轴器是一种结构的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能,从而很大程度上避免了原动机与工作机的共振现象,使用寿命远高于非金属弹性元件联轴器;簧片所接触的齿面为弧形,接触面的大小随传递扭矩的大小而变化,因而它能承受大的载荷变动量,经测定其短时超载能力为额定扭矩的2~3倍,传动效率达99.5%,运行;且蛇形弹簧联轴器的结构简单,装拆方便,允许有较大的安装偏差,适用于冲击式的碎煤机、碎石机、曲柄往复运动、矿山、重型机械、减速机等。
