LX(XL)星形弹性连轴器
LX(XL)星形弹性连轴器

LX(XL)星形弹性连轴器

泊头市鑫程联轴器公司生产各种型号星形联轴器,严格按国标加工,批量生产,45#原钢材料加...
立即订购
TAG推荐


泊头市鑫程联轴器公司生产各种型号星形联轴器,严格按国标加工,批量生产,45#原钢材料加工,数控车加工,数控铣按垫加工,标准键拉床制键,星形垫部分现货,批发零售均可,长短和外径都是按国标备件,部分尺寸可按客户要求改长短,部分现货,交货期短,是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用星形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。LX(原XL)星型联轴器是将一个整体的星形弹性环作为弹性元件,装在两个形状相同的半联轴器的凸形爪块之间,以实现两半联轴器的连接。

特点:

1.具有   补偿两轴相对偏移、减振、缓冲性能。

2.径向尺寸小、结构简单、不用润滑,承载能力高,维护方便。

3.适用于联接两同轴线,起动频繁,正反转多变的传动轴系,传动转矩为20-25000N.m,工作温度为-35-80℃。

4.聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

5.标准号为JB/T 10466-2004里规定了八种结构形式,扩大了使用范围。。

多数情况下,每一型号的联轴器适用的轴径均有一个范围。标准中已给出轴径,或者给出适用直径的尺寸系列,被联接的两轴应在此范围之内。一般情况下,被联接的两轴的直径是不同的,两个轴端的形状也可能不同。根据载荷大小和性质及两轴的同心条件共同选择,两半联轴器的孔径应满足主、从动轴的要求,孔径可一样,也可不一样,长度可一样,也可不一样,因电动机转速较高,为减小起动载荷,缓和冲击,选用具有较小转动惯量和具有弹性的联轴器。由于制造及安装误差或工作中的磨损、受载变形等原因,联轴器所联接的两根轴往往不能对中,常产生轴向、径向、偏角、综合等位移,另外有些联轴器常在振动、冲击的环境下工作,因此要求联轴器在传递转距的同时,还应具有   的补偿轴线偏移、缓冲吸振的能力。

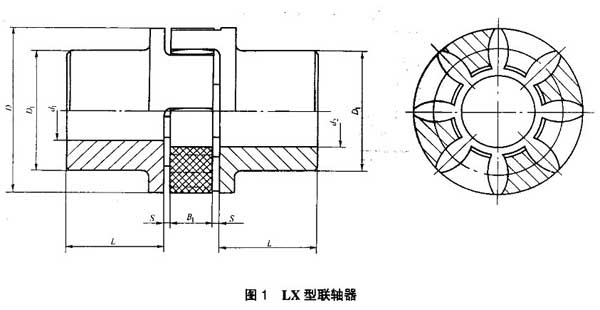

LX(原XL)基本型星形弹性联轴器基本参数和主要尺寸(JB/T 10466-2004)(单位:mm)

型号公称转矩/N.m许用转速/r/min轴孔直径 d1、d2轴孔长度LDD1B1S质量m/kg
Y型J1、Z1型
LX12095006、718-40321220.43
8、922-
10、112522
12、143227
16、18、194230
LX27195008、922-55401420.85
10、112522
12、143227
16、18、194230
20、22、245238
LX3200950010、1125226548152.51.5
12、143227
16、18、194230
20、22、245238
25、286244
LX4400950012、14322780661833.3
16、18、194230
20、22、245238
25、286244
30、32、35、388260
LX5560800014322795752036.1
16、18、194230
20、22、245238
25、286244
30、32、35、388260
40、4211284*
LX6630710016、18、19423010585213.57.7
20、22、245238
25、286244
30、32、35、388260
40、42、45、4811284*
LX7800630020、22、245238120982249.5
25、286244
30、32、35、388260
40、42、45、48、50、5511284*
LX8900560022、245238135115264.515.3
25、286244
30、32、35、388260
40、42、45、48、50、55、5611284
60、63、65142107*
LX92000475030、32、35、38826016013530522.2
40、42、45、48、50、55、5611284
60、63、65、70、71、75142107
LX105000375040、42、45、48、50、55、5611284200160345.540.5
60、63、65、70、71、75142107
80、85、90172132
LX117100335050、55、561128422518038662.5
60、63、65、70、71、75142107
80、85、90、95172132
100212167
LX128000300060、63、65、70、71、75142107255200426.578.3
80、85、90、95172132
100、110212167
LX1310000265060、63、65、70、71、75142107290230467103.2
80、85、90、95172132
100、110、120、125212167
LX1414000236060、63、65、70、71、75142107320255507.5151
80、85、90、95172132
100、110、120、125212167
130、140252202
LX1520000200080、85、90、95172132370290579230
100、110、120、125212167
130、140、150252202
160302242
LX1625000180085、90、951721324203256410.5301
100、110、120、125212167
130、140、150252202
160、170、180302242

注:1.表中质量是按轴孔直径Y型孔计算的近似值。 2.表中带"*"的尺寸不适合于Z1型轴孔。
