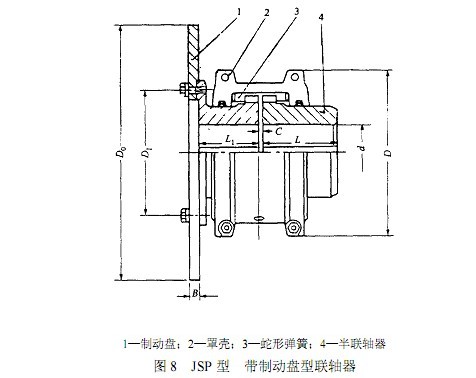

JSP型带制动盘蛇形弹簧联轴器
JSP型带制动盘蛇形弹簧联轴器

JSP型带制动盘蛇形弹簧联轴器

泊头市鑫程机械设备有限公司生产各种国标美标蛇形弹簧联轴器联轴器,半联轴器采用数控车...
立即订购

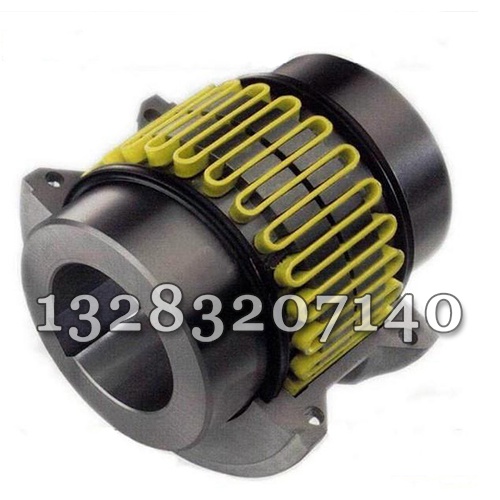

泊头市鑫程机械设备有限公司生产各种国标美标蛇形弹簧联轴器联轴器,半联轴器采用数控车加工,原材料为圆钢或锻件,蛇簧材质为弹簧钢,半联轴器齿形为线切割直齿或数控铣弧形齿,罩壳为铝材质,是一种结构的金属性联轴器,靠蛇形弹簧来传递扭矩,减振性好,使用寿命长,载荷变动量大;传递,运行;噪声低,润滑性能好;结构简单,拆卸方便,允许有一些安装误差。蛇形弹簧联轴器是一种结构的金属性联轴器,靠蛇形弹簧来传递扭矩,减振性好,使用寿命长,载荷变动。

联轴器的选择

类型选择:根据机器的工作条件,特点及要求,结合各类联轴器的性能选择

原则:低速,刚性大的短轴,刚性固定式联轴器

转速低,刚性小的长轴,刚性可移式联轴器

转矩较大的重型机械 齿式联轴器

中高转速,有振动的轴,弹性联轴器

轴线相交的两轴:万向联轴器

有保护要求时联轴器

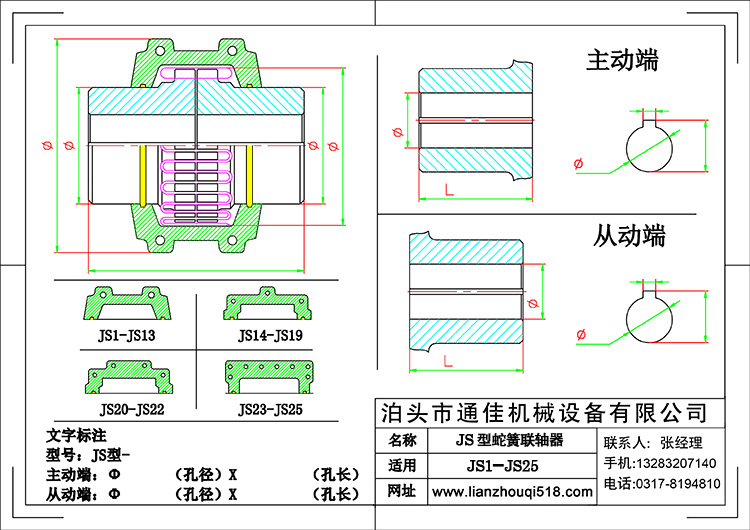

型 号公称扭矩 N.m许用转速 r/minY,Z轴孔 d1,d2DBCALFD3HRE间隙K充油脂量 (kg)GD2 (kgm2)重量 kg
标准
JS1014545002815981077040524036153801.5350.030.00562
JS102125450035151101077050524046163901.5350.030.00892.8
JS1032244500421512010774555241541631001.5350.060.01333.6
JS1044004500482413812780956245652061141.5350.060.02916.5
JS1056304300552415512795756252732061301.5350.090.087
JS1069003900652817016798908255852261461.5350.090.0512
JS107130035007528195228120105112661033291681.546.50.170.19920
JS108315035008542212228124125112701173591861.546.50.260.34127
JS1095600245010042248290160140142-13643122141.56100.430.86150
JS1108000230011070274290166160142-15244122361.56100.511.259
JS11112500200012570324290190180142-16551152601.56130.742.3977
JS112180001800150100368350190220172-20852163041.56130.914.49126
JS113250001600180130400350200255172-23557193361.56131.148.10170
JS114355001500200150458430275270212-26763193951.56131.913.3253
JS115500001300220170500430275395212-30570194351.56132.822.33358
JS116630001200250190565510310360252-34776194881.56133.539.63501
JS117900001100275220610510310395252----5301.56133.869.2640
JS118125001000305250675610325440302----6051.56134.4102870
JS1191800009000330170755610350500302----6601.56135.21471110


产品特点

1.防冲击、减振、适应变化载荷,能好的保护设备

两齿面是由多个弧形面组成,可根据载荷的变化自动调节齿面的接触面积,从而可承受大的载荷冲击与变化载荷,使起动或载荷不均匀时加。且能通过弹簧的柔性传动来吸收大量的振动力,具有高达30%的扭转缓冲性能,能够保护驱动装置与被驱动装置。

2.拆装、省时省力——当场换

拆装型蛇形弹簧联轴器,采用锥面结合,螺栓预紧,实现胀紧联接。可实现间隙安装,过盈使用,与传统过盈配合产品相比安(拆)装节省时间70%以上。

3.工作寿命

蛇形弹簧采用了合金钢制成,具有,经过严格的热处理,使其达到高的刚柔性要求。弹簧表面经喷砂处理以压缩其表面分子结构,达到抗磨损与长寿命之效果。

4.结构简单、维护方便

产品结构合理、零部件少、重量轻、体积小等,使安装与维护具有优势和方便。正常使用时无性的维护周期,只要在安装时充足油脂量,长时间工作后适当补充油脂即可。

5.安装要求低,便于设备安装

安装精度比一般联轴器要求低。弹簧可在半联轴器齿槽内自由摆动,使其允许两轴之间有   的径向、角向与轴向偏差,并且在   的范围内不会影响传递力矩的工作效果,不会产生噪音和影响使用寿命,好的保护使用设备,且方便了现场工程设备的安装。
