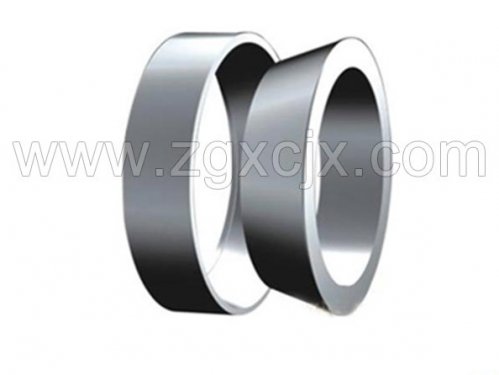

Z1型胀紧联接套
Z1型胀紧联接套

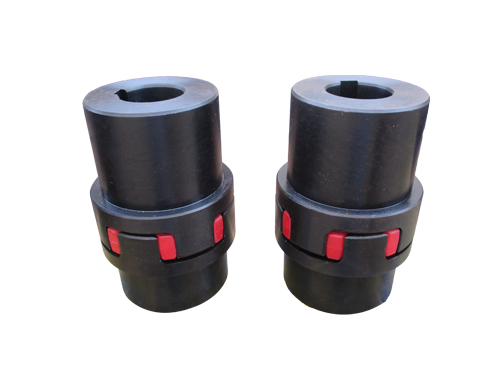

LX(XL)星形联轴器
LX(XL)星形联轴器
JSS型双法兰联接型联轴器
JSS型双法兰联接型联轴器

JSS型双法兰联接型联轴器

JSS型双法兰联接型联轴器其主要结构是由两个半联轴节,两个半外罩,两个密封圈及蛇形弹簧...
立即订购

结构

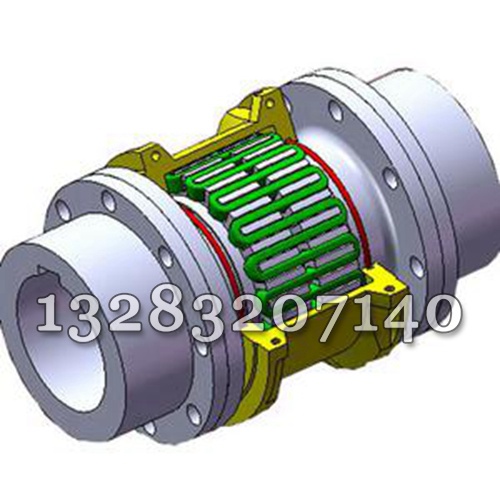

JSS型双法兰联接型联轴器其主要结构是由两个半联轴节,两个半外罩,两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩,联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内,来实现主动轴与从动轴的链接。运转时,是靠主动端齿面对蛇簧的轴向作用力带动从动端,来传递扭矩,如此在很大程度上避免了共振现象发生,且簧片在传递扭矩时所产生的弹性变量,使机械系统能获得较好的减振效果,其平均减振率达36%以上。

JS型蛇弹簧联轴器是一种结构的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能,从而很大程度上避免了原动机与工作机的共振现象,使用寿命远高于非金属弹性元件联轴器;簧片所接触的齿面为弧形,接触面的大小随传递扭矩的大小而变化,因而它能承受大的载荷变动量,经测定其短时超载能力为额定扭矩的2~3倍,传动效率达99.5%,运行;且蛇形弹簧联轴器的结构简单,装拆方便,允许有较大的安装偏差,适用于冲击式的碎煤机、碎石机、曲柄往复运动、矿山、重型机械、减速机等。

JS型蛇弹簧联轴器是一种结构的金属。它靠蛇形弹簧片来传递扭矩。蛇形联轴器是当今机械领域的轴联接传动部件,也是一种非常通用的轴联接传动部件。

蛇形弹簧联轴器共有九类型式,分别是JS罩壳径向安装型(基本型)、JSB罩壳轴向安装型、JSS双法兰联接型、JSD单法兰联接型、SJS接中间轴型、JSG高速型、JSZ带制动轮型、JSP带制动盘型等。

特性

1、联轴器的传动效率,经测定达99。47%,其短时超载能力为额定扭矩的两倍,运行。整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便,紧密,从而使装拆,维护比一般联轴器简便。由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作。

2、联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用弹簧钢,经严格的热处理,并特殊加工而成,具有良好的机械性能,从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套柱销,尼龙棒销联轴器)大为增长。铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

3、两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用,尤其在机器起动时或冲击载荷时,于   程度上有保护配套机件。
