尼龙传动件的优点：不导电,抗震,不易腐蚀,热传导性低,无磁性,强度高,能优,噪音低,防松性能好,使用寿命长。

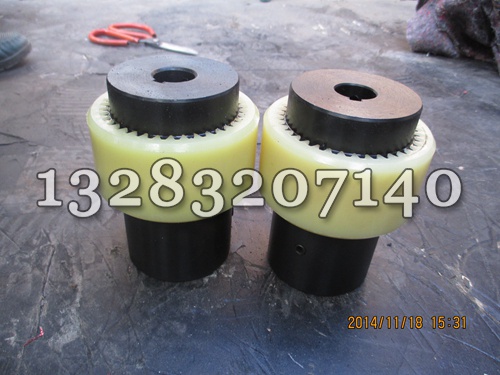

尼龙内齿联轴器的主要用途是：锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿弹性联轴器使用优于其他结构的联轴器。
选择联轴器品种、型号、种类。了解联轴器在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。
1、根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。
2、根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；
3、根据公称转矩、轴孔直径与轴孔长度选定规格。

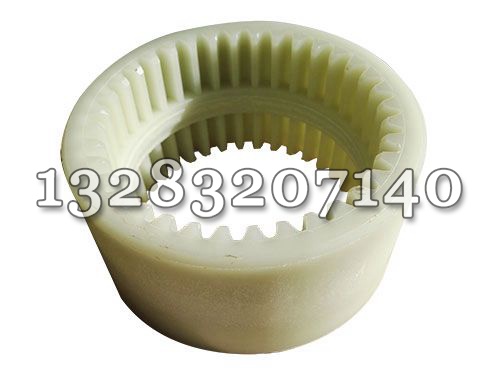

尼龙内齿圈的主要参数和尺寸mm
型号 | 外径 | 内径 | 高度 | 牙数 | 模数 |
NL1粗牙 | 42 | 30 | 28 | 32 | 1 |
NL2粗牙 | 55 | 38 | 39 | 27 | 1.5 |
NL2细牙 | 53 | 41 | 40 | 42 | 1 |
NL3粗牙 | 67 | 47 | 42 | 25 | 2 |
NL3细牙 | 67 | 50 | 45 | 34 | 1.5 |
NL4粗牙 | 82 | 60 | 46 | 32 | 2 |
NL4细牙 | 85 | 65 | 47 | 45 | 1.5 |
NL5粗牙 | 92 | 69 | 48 | 36 | 2 |
NL5细牙 | 95 | 72 | 49 | 38 | 2 |
NL6粗牙 | 102 | 75 | 52 | 32 | 2.5 |
NL6细牙 | 100 | 76 | 50 | 40 | 2 |
NL7粗牙 | 115 | 85 | 60 | 36 | 2.5 |
NL7细牙 | 115 | 87 | 61 | 45 | 2 |
NL8粗牙 | 140 | 102 | 67 | 36 | 3.5 |
NL8细牙 | 140 | 108 | 73 | 45 | 2.5 |
NL9细牙 | 175 | 132 | 93 | 46 | 3 |
