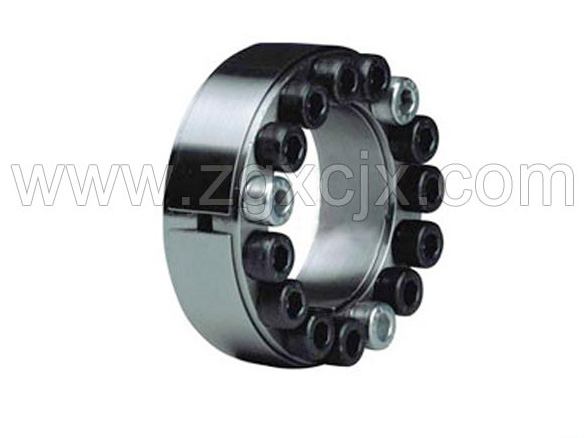

特性:Z12型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载。
标记示例:
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。
优点
1使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。
2使用寿命长,。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。
3在超载时,将失去联结作用,可以保护设备不受损害。联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。
4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

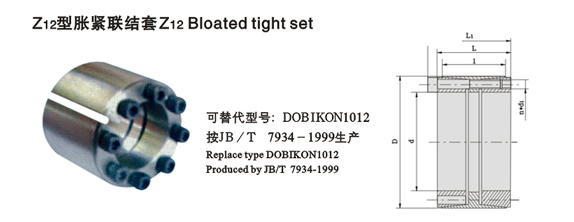

Z12C型胀套的基本尺寸和参数:
A 基本尺寸( mm )Dimensions | 内六角螺钉 | 额定负荷 | 胀套与轴结合面上的压力 pt N/mm2 | 胀套与轮载结合面上的压力 pt N/mm2 | 螺钉的拧紧力矩 MA N . m | 重量 kg | ||||||
d | D | l | L | L1 | d1 | n | 轴向力 Ft kN | 转矩 Mt kN .m | ||||
70 | 110 | 50 | 60 | 70 | M10 | 8 | 121 | 4.25 | 115 | 64 | 49 | 2.3 |
80 | 120 | 10 | 152 | 6.10 | 125 | 73 | 2.5 | |||||
90 | 130 | 11 | 167 | 7.50 | 122 | 74 | 2.7 | |||||
100 | 145 | 60 | 70 | 82 | M12 | 10 | 177 | 8.81 | 97 | 60 | 69 | 4.1 |
110 | 155 | 10 | 177 | 9.74 | 89 | 56 | 4.4 | |||||
120 | 165 | 11 | 193 | 11.6 | 89 | 58 | 4.8 | |||||
130 | 180 | 65 | 79 | 91 | 14 | 247 | 16.06 | 93 | 61 | 6.3 | ||
140 | 190 | 15 | 264 | 18.5 | 93 | 62 | 6.6 | |||||
150 | 200 | 15 | 264 | 19.86 | 87 | 59 | 7.8 | |||||
160 | 210 | 16 | 290 | 23.27 | 87 | 60 | 9.4 | |||||
170 | 225 | 78 | 92 | 106 | M14 | 15 | 363 | 30.87 | 92 | 63 | 108 | 10.7 |
180 | 235 | 15 | 363 | 32.75 | 87 | 60 | 11.3 | |||||
190 | 250 | 88 | 102 | 116 | 16 | 387 | 36.8 | 78 | 50 | 14.6 | ||
200 | 260 | 18 | 484 | 48.45 | 92 | 59 | 15.3 | |||||
220 | 285 | 96 | 108 | 124 | M16 | 15 | 505 | 55.57 | 83 | 54 | 168 | 20.2 |
240 | 305 | 20 | 673 | 80.75 | 100 | 67 | 21.8 | |||||
260 | 325 | 21 | 705 | 91.67 | 97 | 66 | 23.4 | |||||
280 | 355 | 110 | 130 | M20 | 15 | 877 | 122.8 | 114 | 75 | 369 | 30.0 | |
300 | 375 | 15 | 887 | 133 | 106 | 72 | 31.2 | |||||
320 | 405 | 124 | 136 | 156 | 20 | 1181 | 189 | 102 | 67 | 48.0 | ||
340 | 425 | 20 | 1181 | 200.8 | 96 | 64 | 51.0 | |||||
360 | 455 | 140 | 155 | 177 | M22 | 20 | 1455 | 262 | 98 | 62 | 495 | 69.0 |
380 | 475 | 20 | 1455 | 277.7 | 93 | 60 | 73.0 | |||||
400 | 495 | 22 | 1595 | 319 | 97 | 65 | 76.0 | |||||
420 | 515 | 24 | 1751 | 367.8 | 100 | 68 | 80.0 | |||||
440 | 535 | 24 | 1952 | 429.5 | 98 | 73 | 550 | 81.0 | ||||
460 | 555 | 24 | 1952 | 448.4 | 94 | 70 | 85.0 | |||||
480 | 575 | 25 | 2040 | 489.7 | 94 | 70 | 88.0 | |||||
500 | 595 | 25 | 2040 | 508 | 90 | 68 | 91.0 | |||||
520 | 615 | 28 | 2273 | 591 | 97 | 73 | 95.0 | |||||
540 | 635 | 28 | 2273 | 614 | 93 | 71 | 98.0 | |||||
560 | 655 | 30 | 2437 | 682.6 | 96 | 74 | 101.0 | |||||
580 | 675 | 30 | 2437 | 707.4 | 93 | 72 | 104.0 | |||||
600 | 695 | 30 | 2437 | 731.6 | 90 | 70 | 108.0 |
Z12型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载。
