Z20型胀紧联结套

Z20型胀紧联结套拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

胀紧套是一种无键联结装置，其原理和用途是通过拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中；安装/调整/拆卸方便；，联结稳定；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

优点

1使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求的制造公差。胀套安装时无须加热、冷却或加压设备，只须将螺栓按要求的力矩拧紧即可。且调整方便，可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2胀套的使用寿命长，。胀套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。

3胀套在超载时，将失去联结作用，可以保护设备不受损害。4胀套联结可以承受多重负载，其结构可以做成多种式样。根据安装负载大小，还可以多个胀套串联使用。

4胀套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

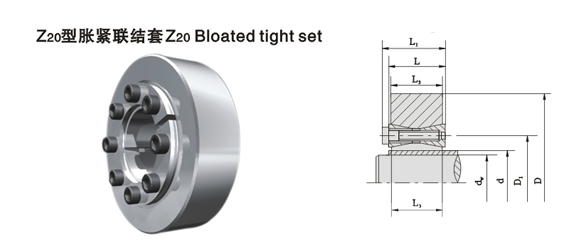

Z20型胀联结套的基本尺寸和参数：
