XLL型带制动轮星形联轴器
XLL型带制动轮星形联轴器

XLL型带制动轮星形联轴器

泊头市鑫程联轴器公司生产各种型号星形联轴器,严格按国标加工,批量生产,45#原钢材料加...
立即订购
TAG推荐


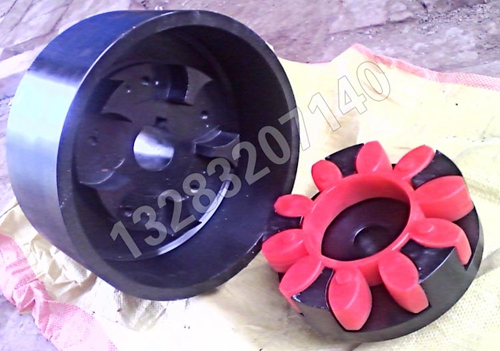

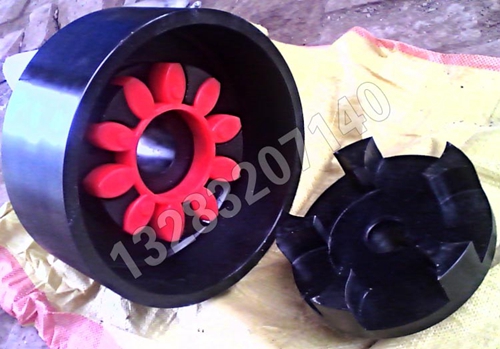

泊头市鑫程联轴器公司生产各种型号星形联轴器,严格按国标加工,批量生产,45#原钢材料加工,数控车加工,数控铣按垫加工,标准键拉床制键,星形垫部分现货,批发零售均可,长短和外径都是按国标备件,部分尺寸可按客户要求改长短,部分现货,交货期短,是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用星形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。

XLL型带制动轮星形弹性联轴器性能特点和适用范围:

弹性元件受挤压,结构简单,性高。适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、能,适应场合普遍,传递转矩200-25000.N.M,轴孔10-180mm,工作温度-35-+80℃。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

结合方式:

1.固定螺丝式:系以四根固定螺丝以120°或90°角固定于轴心上,设计容易、轴心表面有螺丝压痕、容易因机械长时间的转动、冲击而使螺丝松脱、省空间、单价便宜。

2.夹紧式:联轴器双边各有切开之沟槽形成弹性作用,并在夹轴两边插入二或四支有头六角螺丝;拆御容易、不损伤轴心、有较佳的稳定、保持力。

各式联轴器均附有不同标准孔径,另可加工键槽。不滑动、配合轴心、适用于外径32以上之联轴器。

安装上请注意:安装时常因结合方法不当而振动过大、运转不正常,或中心不准、偏角超出负荷,会造成马达、联轴器等机件损坏,因此建议您在机械组装上须注意精度平冲校正的动作,以提高机械之寿命。

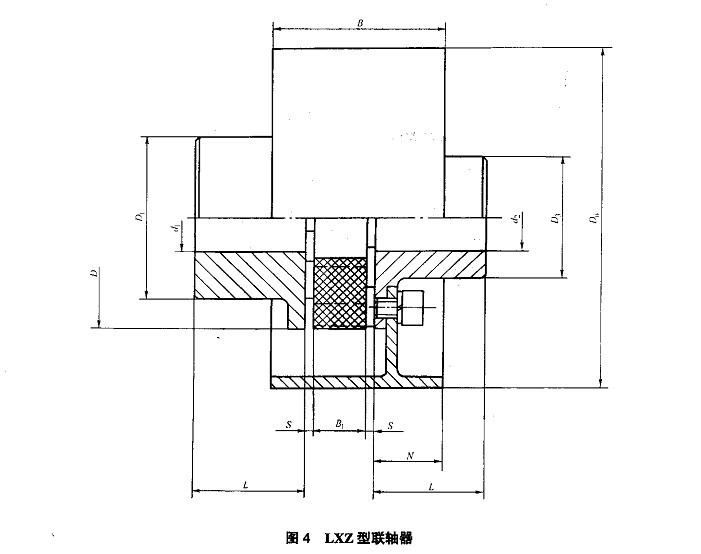

LXZ(原XLL)型带制动轮型星形弹性联轴器基本参数和主要尺寸(JB/T 10466-2004)(单位:mm)

型号公称转矩/N.m轴孔直径d1、d2轴孔长度LDD1D3D0B1S质量m/kg
Y型J1、Z1型
LXZ320010*、11*2522654836 160 200 250152.51.5
12*、14*3227
16、18、194230*
20、22、245238
25、28*6244
LXZ440012*、14*3227806648160 200 2501833.3
16、18、194230*
20、22、245238
25、286244
30、32、35*、38*8260
LXZ556014*3227957553200 250 315 400 2036.1
16*、18*、19*4230
20、22、245238*
25、286244*
30、32、35、388260
40*、42*11284△
LXZ663016*、18*、19*42301058563200 250 315 400 213.57.5
20、22、245238*
25、286244*
30、32、35、388260
40、42、45*、48*11284△
LXZ780020*、22*、24*52381209876 200 250 315 4002249.3
25、286244
30、32、35、388260
40、42、45、48、50、55*11284△
LXZ890022*、24*523813511582250 315 400 500 264.515
25*、28*6244*
30、32、35、388260*
40、42、45、48、50、55、5611284
60、63、65*142107△
LXZ9200030、32、35、388260*160135101250 315 400 500 630 30521.8
40、42、45、48、50、55、5611284
60、63、65、70、71、75142107
LXZ10500040、42、45、48、50、55、5611284*200160132315 400 500 630 345.540
60、63、65、70、71、75142107
80、85、90172132
LXZ11710050、55、5611284*225180145400 500 630 710 38661.8
60、63、65、70、71、75142107*
80、85、90、95172132
100212167
LXZ12800060、63、65、70、71、75142107*255200167400 500 630 710 426.577.8
80、85、90、95172132
100、110212167
LXZ131000060、63、65、70、71、75142107*290230190500 630 710 800 467102.6
80、85、90、95172132
100、110、120、125212167
LXZ141400060、63、65、70、71、75142107*320255210500 630 710 800 507.5149.5
80、85、90、95172132
100、110、120、125212167
130、140252202
LXZ152000080、85、90、95172132*370290248630 710 800 579228.5
100、110、120、125212167
130、140、150252202
160302242
LXZ162500085、90、95172132*420325285630 710 800 6410.5298.8
100、110、120、125212167
130、140、150252202
160、170、180302242

注:1.表中带"*"号的尺寸不适用于d2,带"△"号尺寸不适用于Z1型轴孔。 2. 表中质量是按轴孔直径Y型孔计算的近似值,不包括制动轮。
