SWP E型(有伸缩法兰长型)十字轴式万向联轴器
SWP E型(有伸缩法兰长型)十字轴式万向联轴器

SWP E型(有伸缩法兰长型)十字轴式万向联轴器

SWP E型(有伸缩法兰长型)十字轴式万向联轴器被广泛应用于各类通用机械场合.常见类型有:通用...
立即订购

SWP E型(有伸缩法兰长型)十字轴式万向联轴器被广泛应用于各类通用机械场合.常见类型有:通用型,高转速型,微型,可伸缩,大扭矩等诸多类。

SWC型、SWP型十字轴式万象联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

主要特点为:1.具有较大的角度补偿能力。2.结构紧凑合理。SWC型采用整体式叉头,使运载具性。3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大,此对回转直径受限制的机械设备,其配套范围具性。4.传动。其传动效率达98-99.8%,用于大功率传动,节能。5.运载平稳,噪声低,装拆维护方便。

万向联轴器的特点:

1、具有较大的角度补偿能力,SWC 型轴线折角可达15°~25°

2、SWC 型结构紧凑合理,采用整体式叉头,消除了螺栓压紧轴承座(盖)这一薄弱环节,   避免了常

见的螺栓松动或断裂造成的恶性事件,使工作具。

3、SWP 型承载能力大,使用。与回转直径相同的同类联轴器相比较,其所传递的扭矩大,此

对回转直径受限制的机械设备其配套范围具性,使用寿命比其它形式联轴器提高30%~50%。

4、传动。其传动效率可达98%~99.8%,用于大功率传动其节能明显。

5、传动平稳,噪声低,折装维护方便,用于轧机传动可提高轧材质量,操作者的劳动条件。

联轴器种类繁多,按照被联接两轴的相对位置和位置的变动情况,可以分为:①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方,根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿,如牙嵌联轴器(允许轴向位移)、十字沟槽联轴器(用来联接平行位移或角位移很小的两根轴)、万向联轴器(用于两轴有较大偏斜角或在工作中有较大角位移的地方)、齿轮联轴器(允许综合位移)、链条联轴器(允许有径向位移)等,弹性可移式联轴器(简称弹性联轴器)利用弹性元件的弹性变形来补偿两轴的偏斜和位移,同时弹性元件也具有缓冲和减振性能

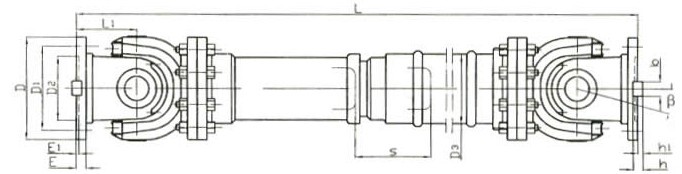

型号回转直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf kN.m
轴线折角
β
伸缩量尺寸转动贯量I kg·m2质量 G kg
SLminD3L1Lmin每增长100mmLmin每增长100mm
SWP160E160168≤1050715114850.150.0059492.1
SWP180E1802010≤1060800121950.250.0072692.3
SWP200E20031.516≤10708801271100.420.0114813.4
SWP225E2254020≤107610001521300.750.02901086.6
SWP250E2506331.5≤108010551681351.260.04271797.3
SWP285E2859045≤1010012101941502.670.07022859.4
SWP315E31514063≤1011013452191704.380.114437512.0
SWP350E35018090≤1012014802451857.420.166348813.0
SWP380E390250112≤10120162327320513.270.269566218.0
SWP435E435355160≤10150196029923524.620.3645110720.0
SWP480E480450224≤10170212235126542.810.7028130228.0
SWP550E550710315≤10190233840229068.811.1842214035.7
SWP600E6001000500≤102102930450360110.601.7159270340.5
SWP640E6401250630≤102303170480385177.772.3080371948.3
