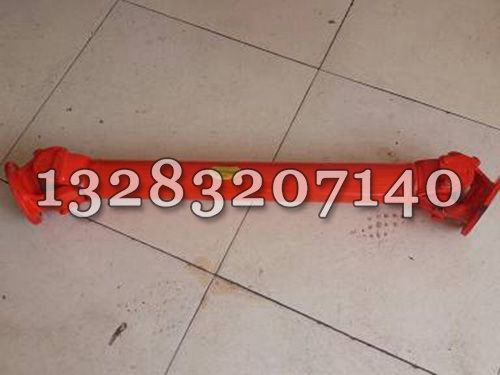

SWC CH型(长伸缩焊接式)万向联轴器
SWC CH型(长伸缩焊接式)万向联轴器

SWC CH型(长伸缩焊接式)万向联轴器

SWC-CH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线...
立即订购

SWC-CH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。
主要特点为:

1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-CH型采用整体式叉头,使运载具性。3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大,此对回转直径受限制的机械设备,其配套范围具性。4.传动。其传动效率达98-99.8%,用于大功率传动,节能。5.运载平稳,噪声低,装拆维护方便等特点。

万向联轴器是由分别装在两轴端的叉形接头1、3以及与叉头相联的十字轴2组成。这种联轴器允许两轴间有较大的夹角α(可达35°~45°),且机器工作时即使夹角发生改变仍可正常传动,但α过大会使传动效率显著降低。

作用:用于传递两相交轴之间的动力和运动,而且在传动过程中,两轴之间的夹角还可以改变。

应用:广泛应用于汽车、机床等机械传动系统中

结构特点:两传动轴末端各有一个叉形支架,用铰链与中间的“十字形”构件相联,“十字形”构件的中心位于两轴交点处

能补偿很大的角度位移

轴间角为 :α=0~45?

对于单万向联轴器来说:

当主动轮匀速转动时,从动轴的转速是变化的

因此工程上大多用双万向联轴器

将两个单万向铰链机构串联使用,构成双万向铰链机构

双万向联轴器安装要求:

①主动、从动、中间三轴共面;

②主动轴、从动轴的轴线与中间轴的轴线之间的夹角应相等;

③中间轴两端的叉面应在同一平面内

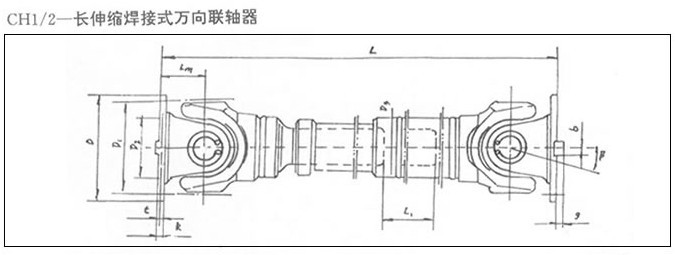

CH-长伸缩焊接式万向联轴器基本参数与主要尺寸

型号回转
直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf
kN.m
轴线折角
β
伸缩量
Ls
尺寸转动贯量I
kg·m2
质量G kg
LminD1
(js11)
D2
(H7)
D3Lmn-dktb
(h9)
gLmin增长
100mm
Lmin增长
100mm
SWC180CH118012.56.3≤252009251551051141108-17175--0.1810.0070742.8
SWC180CH170014250.216104
SWC225CH12254020≤1522010201961351521208-172053290.5610.02341324.9
SWC225CH270015000.674182
SWC250CH12506331.5≤1530012152181501681408-192564012.51.0160.02771905.3
SWC250CH270016151.127235
SWC285CH12859045≤1540014752451701941608-2127740152.1560.05103006.3
SWC285CH280018752.360358
SWC315CH131512563≤15400160028018521918010-2332840153.8120.07954348.0
SWC315CH280020004.150514
SWC350CH135018090≤15400171531021026719410-2335850167.6630.221967215.0
SWC350CH280021158.551823
SWC390CH1390250125≤15400184534523526721510-25408701812.7300.221981715.0
SWC390CH2800224513.617964
SWC440CH1440355180≤15400211039025532526016-284210802022.5400.4744131221.7
SWC440CH2800251024.4301537
SWC490CH1490500250≤15400222043527532527016-3147129022.533.9700.4744155421.7
SWC490CH2800262035.8701779
SWC550CH1550710355≤15500258549232042630516-31501210022.572.7901.3570258534
SWC550CH21000308579.5703045
