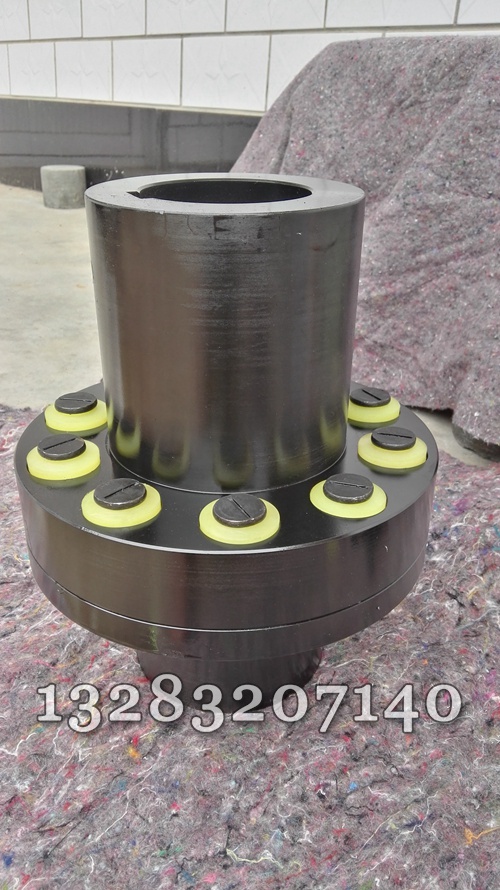

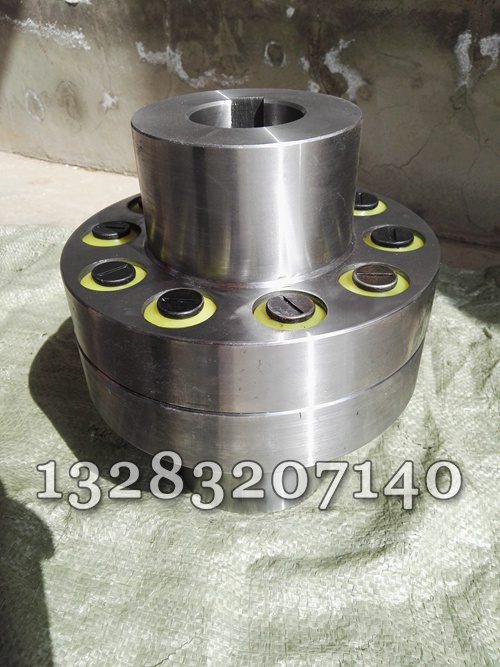

带保护凸缘TL型弹性套柱销联轴器
带保护凸缘TL型弹性套柱销联轴器

带保护凸缘TL型弹性套柱销联轴器

泊头市鑫程机械设备有限公司生产各种弹性套柱销联轴器,结构简单,制造容易,不需润滑,...
立即订购
TAG推荐

泊头市鑫程机械有限公司生产各种弹性套柱销联轴器,结构简单,制造容易,不需润滑,部分现货,原料采用45#圆钢或锻件,数控车精加工,数控铣铣眼,铰刀制锥孔,选用弹性套,精度高,,价格合理,标准键拉床制键,可来图加工订制各种非标尺寸。弹性套柱销联轴器具有   补偿两轴线相对偏移和减振,缓冲性能,换弹性套方便,不用移动半联轴器,具有补偿两轴相对偏移和减振缓冲性能维修方便,径向尺寸较大,冲击载荷不大,对减振要求不高的轴系传动,适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。。

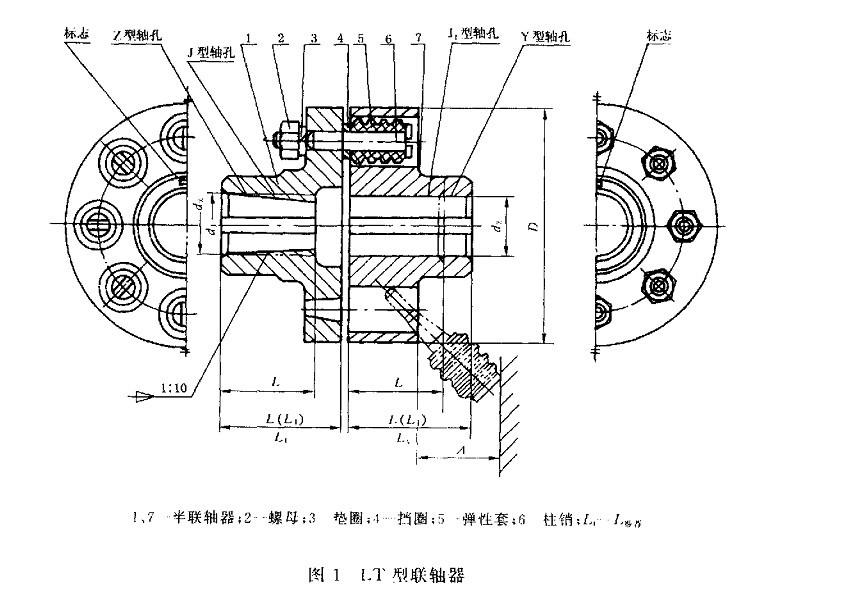

组成:两半联轴器,套有弹性圈的柱销

特点:结构简单,成本低,允许综合偏移,且缓冲,吸振,

为补偿较大的偏差,安装时要留出间隙,设计时要留出距离,以便换橡胶圈时不必拆开两轴。

材料:半联轴器45#钢 弹性套:   橡胶  柱销:35#钢

应用:启动频繁,变载下工作的轴联接,工作温度20-50度,确保无油和其他有害于橡胶的介质。

利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。

泊头市鑫程联轴器公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

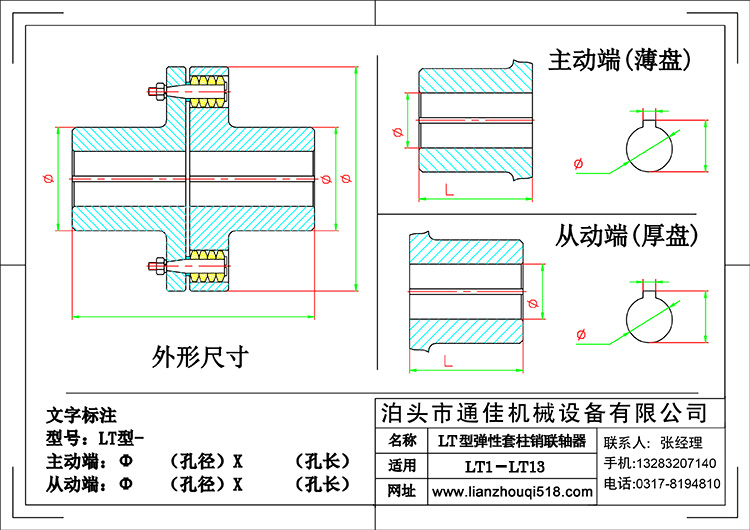

LT型弹性套柱销联轴器基本参数和主要尺寸(GB/T 4323-2002) (单位:mm)

型号公称扭矩
Tn(N.m)
许用转速
[n](r/min)
轴孔直径d1 d2 dz轴孔长度DSA转动惯量
Kg.m2
重量
Kg
Y型J、J1、Z型
LL1L
LT16.3660088009920

713180.00040.818
10 1110 112522
1212 143227
LT2165500760012 1412 14322732803180.0011.195
1616 18423042

19
LT331.54700630016 1816 18423042954350.0022.195
1919
2020 22523852
LT4634200570020 2220 221064350.0042.837
2424

25 28624462
LT51253600460025 2825 281305
0.0116.052
30 3230 32826082

35
LT62503300380032 3532 358260821605450.0269.568
383884112
4040 42112
LT75002800360040 4240 42112

1905450.0614.012
4545 48
LT87102400300045 4845 482246650.1323.17
50 5550 55

56

60 63142107142
LT910002100285050 5550 55112841122506650.2030.69
5656
60 6360 63142107142

65 70

71
LT1020001700230063 6563 651423158800.6461.4
70 7170 71
7575
80 8580 85172132172

90 95
LT1140001350180080 8580 85172400101002.06120.7
90 9590 95
100100212 167212
110110
LT12800011001450100100475121305.00210.34
110110 212 167 212
120120 212 167 212
125125 212 167 212

130252202252
LT131600080011501201202121672126001418016.00419.36
125125
130130252202252
140140
150150
160160302242302
