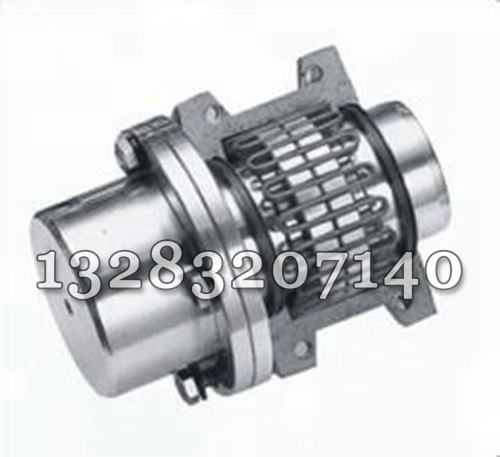

JSD型单法兰蛇簧联轴器
JSD型单法兰蛇簧联轴器

JSD型单法兰蛇簧联轴器

以蛇形弹簧为弹性元件,在具备了较强弹性的同时,地提高了蛇簧联轴器传递扭矩,广泛应用...
立即订购

JSD型单法兰蛇簧联轴器是一个工具,承受扭矩较大,适用于重型机械及通用机械场合

1. 特点:以蛇形弹簧为弹性元件,在具备了较强弹性的同时,地提高了蛇簧联轴器传递扭矩,广泛应用于重型机械及通用机械场合

这种经过特殊工艺处的蛇形弹簧,具有很长的使用寿命 允许转速较高,在轴向、径向和角向具有良好的补偿能力承受扭矩较大,适用于重型机械及通用机械场合

2.联轴器弹簧又名蛇形弹簧,两半轴允许相对径向位移0.5-3mm。

3.传递.传动效率,短时超载能力是额定扭矩的两倍运行;

4.结构简单;拆装方便,使用寿命长;

5.减振效果好,避免了共振。

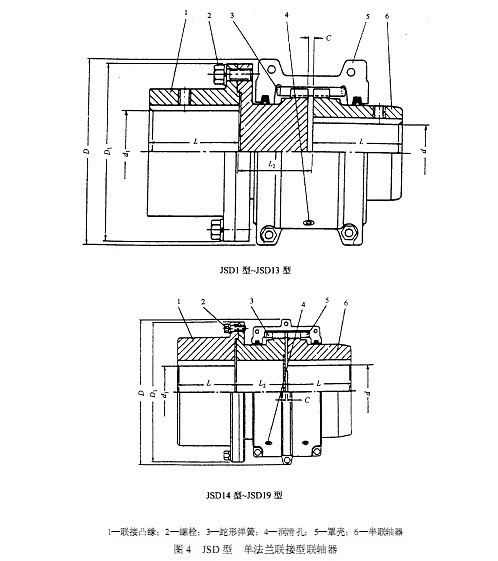

JSD型单法兰蛇簧联轴器由外套、球面滚子、半联轴器、内盖、外盖等件组成.半联轴器通过沿圆周分布的球面滚子与外套相联接,球面滚子在半联轴器和外套之间的孔内,以传递转矩并承受径向力,兼起调心轴承的作用,可补偿减速机的输出轴与卷筒轴线之间的角位移,其机构与弹性柱销齿式联轴器相类似. 使用时,半联轴器套装于减速机输出轴上,外套与钢丝绳卷筒用高强度螺栓联接,转矩和径向载荷通过球面滚子在半联轴器和外套之间传递.球面滚子联轴器具有补 偿两轴相对位移的性能,结构紧凑,质量轻,性高,安装方便,用于起重机小车上机构容易布置.联轴器所联两轴由于制造误差、装配误差、安装误差、轴受载 而产生和变形、基座变形、轴承磨损、温度变化、部件之间的相对运动等多种因素而产生相对位移。一般情况下,两轴相对位移是难以避免的,但不同工况条件下的 轴系传动所产生态平衡位移方向,即轴向、径向角向以及位移量的大小有所不同。只有挠性联轴器才具有补偿两轴相对位移的性能,因此在实际应用中大量选择挠性联轴器。
