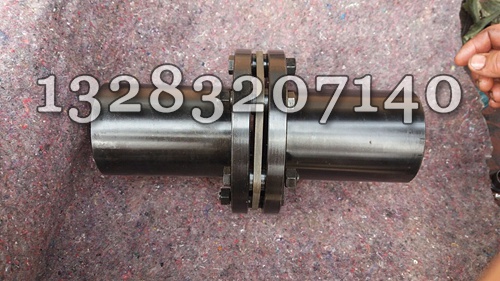

泊头市鑫程机械有限公司生产JM,DJM,JZM,JMJ中间轴膜片联轴器,中间轴尺寸可达5米长,外径可达...
立即订购

泊头市鑫程机械有限公司

工作原理:膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,由数量的很薄的多边环形(或圆环形)不锈钢金属膜片叠合而成的膜片组用螺栓交错地与两半联轴器联接,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。其弹性元件为,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。价格合理,可来图来样定做

加工工艺:半联轴器采用圆钢,锻件,或铸件,数控车精加工,45#钢,数控铣打孔,拉床制键,不锈钢膜片采用304 材质,数控激光切割,厚度从0.2mm-5-10mm,外径30mm-1.3米,小套是数控车加工,可以是不锈钢材质,也可以45#钢

特点:挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱特点

适用范围:广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。适用于高温、高速、有腐蚀介质工况环境的轴系传动


我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

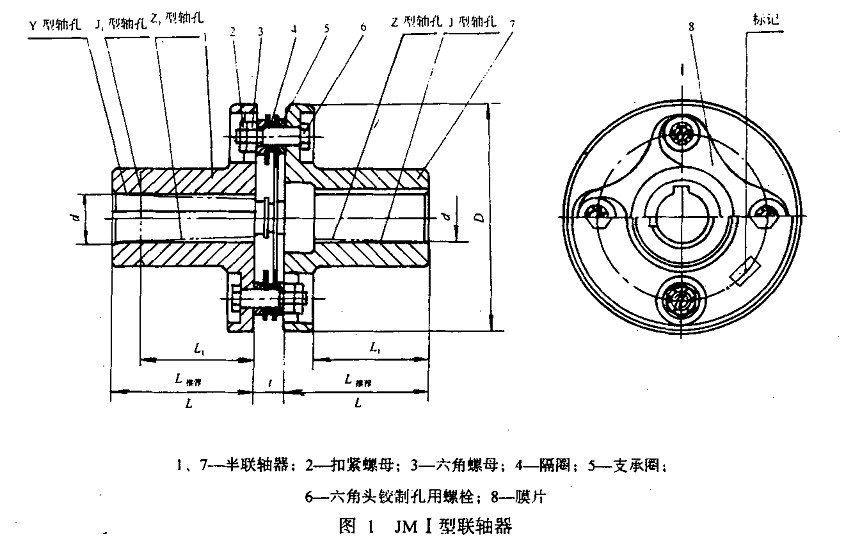

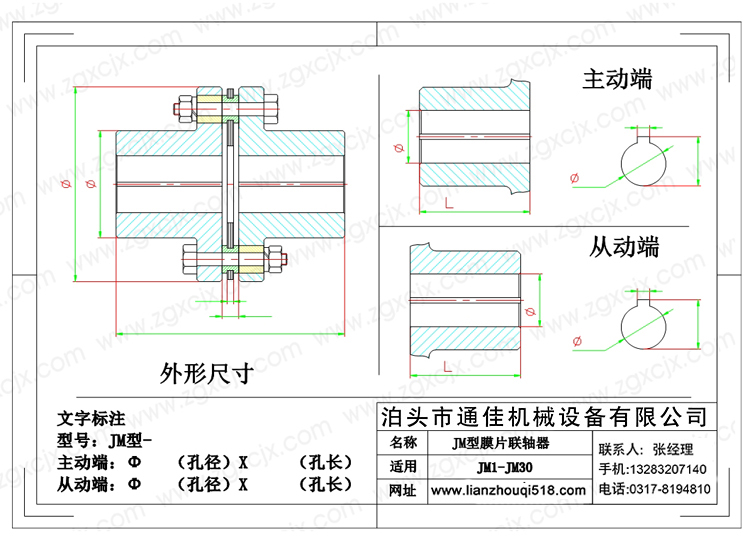

JMI型带沉孔基本型膜片联轴器基本参数和主要尺寸(JB/T 9147-1999)(单位:mm)


型号
公称
转矩
Tn
/N·m
瞬间
大转矩
Tmax
/N·m
许可
转速
[n]
/r·mi -1
轴孔直径
d(H7)
轴孔长度D扭转刚度 C /104N·m/radt转动惯量 I /kg·m 2 ≈质量 m /kg ≈
Y型J、J1、
Z 型
L推荐
LLL1
JMI1258060001432-J1型为27 Z1型为20359018.80.00071
16、18、194230
20、225238
JMI263180500018、1942-30451001.49.50.0011.3
20、22、245238
256244
JMI3100315500020、22、2452-38501201.87110.00242.3
25、286244
308260
JMI416050045002452-38551303.1212.50.00373.3
25、286244
30、32、358260
JMI525071040002862-44601504.32140.00835.3
30、32、35、388260
4011284
JMI64001120360032、35、38828260651706.8815.50.01598.7
40、42、45
、48、50
112-84
JMI76301800300040、42112112847021010.35190.043214.3
45、45、50
、55、56
-
60142107
JMI810002500280045、48112112848024016.1122.50.087922
50、55、56-
60、63、65、70142107
JMI916004000250055、56112112848526026.17240.141529
60、63、65
、70、71、75
142-107
80172132
JMI1025006300200063、65、70
、71、75
142142107902807.88170.297452
80、85、90、95172-132
JMI11400090001800751421421079530010.4919.50.478269
80、85、90、95172-132
100、110212167
JMI12630012500160090、95172-13212034014.07230.806794
100、110
、120 、125
212167
JMI1310000180001400100、110
、120、125
212-16713538019.23281.7053128
130、140252202
JMI1416000280001200120、125212-16715042030.01312.6832184
130、140、150252202
160302242
JMI1525000400001120140、150252-20218048047.4637.54.8015263
160、170、180302242
JMI1640000560001000160、170、180302-24220056068.09419.4118384
190、200352282
JMI176300080000900190、200、220352-282220630101.34718.3753561
240410330
JMI18100000125000800220352-282250710161.454.528.2033723
240、250、260410330
JMI19160000200000700250、260410-33028080079.34866.58131267
