NGCL型鼓形齿式联轴器
NGCL型鼓形齿式联轴器

NGCL型鼓形齿式联轴器

泊头市鑫程机械有限公司生产的WGP制动盘鼓形齿联轴器,原材料用45#锻件,圆钢,铸钢,工艺...
立即订购

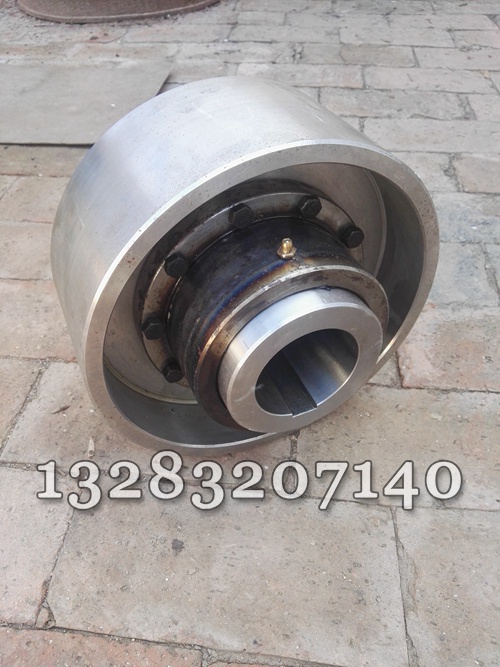

工作原理:NGCL型带制动轮鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

NGCL型带制动轮鼓形齿式联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。


加工工艺:泊头市鑫程机械有限公司生产的NGCL制动轮鼓形齿联轴器,原材料用45#锻件,圆钢,铸钢,工艺为数控车床粗精加工,数控滚齿机插齿机制齿,高频淬火,数控车精加工,数控铣制孔,铰制孔螺丝联接,拉床或插床制键,制动轮可以是圆盘和无缝管焊接加工,也可以是整体铸钢,铸钢可能有气孔沙眼,这是由工艺决定的,盘厚可按要求设计。制动轮如果要求硬度热处理,请提前说明。齿轮的模数由轮齿弯曲强度所决定。模数越大,齿根厚度越大,轮齿的弯曲强度越高,如有要求请提前说明,未说明的按我们设计。


设计与工艺技术特点 :

(1)啮合精度高

鼓形齿的制造一般是在滚齿机上使滚刀在轨迹上按照设计所要求的位移圆半径 ,其鼓形齿圆弧齿面用数控插补成形 ,比一般仿形加工成形的鼓形齿精度高。我厂制造的鼓形齿外齿轴套达到标准 7 级精度 ,由于齿轮精度高 ,使啮合时同时接触的齿数增多 ,使接触应力减小 ,这对于提高联轴器的接触强度 ,传递力矩 ,减少振动、降低噪声、提高传动平稳性有着重要的意义。

(2)径向定心

外齿轴套采用数控机床加工球面 ,良好的定心性。避免由于齿顶间隙过大而在高速运转时产生偏心振动 , 传动平稳 ,温升小 ,噪声低。

(4)承载能力分析

鼓形齿式联轴器的精度和齿数对于接触强度有直接影响 ,当材质硬度时 ,接触应力取决于齿面的曲率半径和同时接触的齿数 ,我们采取比国标高一个等级的制造精度 ,可满足提高接触强度的要求。在制造精度的前提下 ,当分度圆直径确定以后 ,减少模数、增加齿数 ,可以增加同时承载齿对数 ,降低接触应力 ,从而提高承载能力。

(5)角向补偿量与偏移侧隙

鼓形齿式联轴器的设计是依据所容许的较大角向补偿量来决定齿形参数和侧隙大小 ,较大角向补偿量同时也是影响承载能力的重要因素 ,角向补偿量愈大则同时工作的齿数愈少传递扭矩随之降低。鼓形齿式联轴器允许两连接轴作任何方向的位移 ,实质是角向补偿量 ,联轴器的内齿圈和外齿轴套构成一种特殊的相交轴向啮合副传动。为了具有良好的补偿两轴作任何方向位移的能力 ,我们将外齿齿顶设计于轴线上的球面 ,作为定心圆 ,定心结构采用内齿圈的齿根圆柱面与鼓形齿外齿齿顶球面定心 ,采用 H9 /h7的配合。

啮合副要确定合适的偏移侧隙 ,侧隙小满足不了角向补偿量的要求 ,侧隙大将增加内齿圈和外齿轴套的不同心度 ,造成传动过程中冲击、振动、噪音增加 ,特别是在正反转运行和频繁启动时 ,恶化动态运动性能 ,严重影响使用寿命。

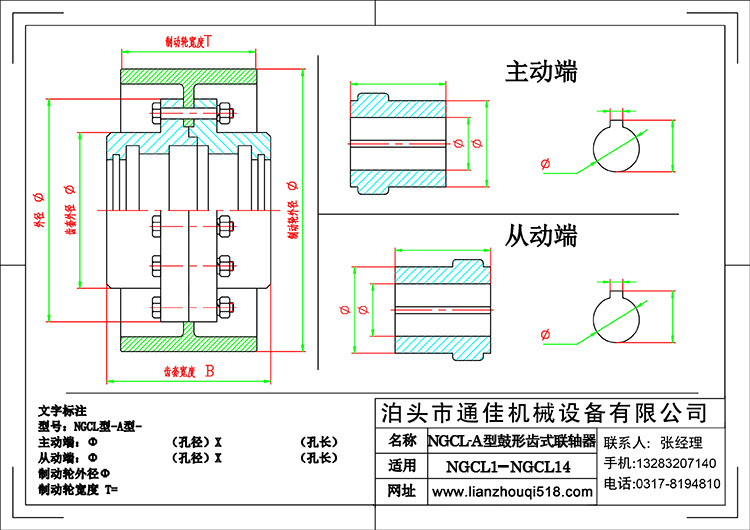

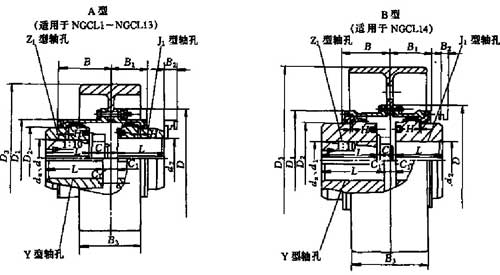

NGCL型鼓形齿式联轴器图纸


NGCL型鼓形齿式联轴器基本参数和主要尺寸(JB/ZQ4644-1997)(单位:mm)

型号公称转矩Tn(KN.m)许用转速n (r/min)轴孔直径轴孔长度LD0DD1D2B3重量Kg
dzd1 d2YJ1 Z1
NGCL1355400020~3520 22 2452381601037150687
25 2862447.3
30 32 3582608
NGCL2630400025~4525 2862441601158360689
30 32 35 3882609.7
40 42 451128411
NGCL31000380030~5528624420012795758514.6
30 32 35 38826015.2
40 42 45 48 50 55 561128417
NGCL41600380040~65388260200149116908518.6
40 42 45 48 50 55 561128421.4
60 63 6514210723.8
NGCL52800300045~7540 42 45 48 50 55 561128425016713410510531.8
60 63 65 70 71 7514210734.4
NGCL64500300050~9045 48 50 55 561128425018715312510537.2
60 63 65 70 71 7514210738.5
80 85 9017213247.6
NGCL76300240060~10050 55 5611284315(300)20417014013248.8
60 63 65 70 71 7514210755.2
80 85 90 9517213261.8
10021216771.1
NGCL89000190070~11055 561128440023018615516880.7
60 63 65 70 71 7514210790
80 85 90 9517213296.5
100 110212167108
NGCL914000150080~13060 63 65 70 71 75142107500256212180210128
80 85 90 95172132138
100 110 120 125212167151
130252202167
NGCL1020000120080~15065 70 71 75142107630(600)287239200265176
80 85 90 95172132190
100 110 120 125212167209
130 140 150252202237
NGCL11315001050100~17070 71 75142107710(700)325276235298257
80 85 90 95172132275
100 110 120 125212167300
130 140 150252202326
160 170302242357
NGCL12450001050100~20075142107710(700)362313270298306
80 85 90 95172132317
100 110 120 125212167351
130 140 150252202384
160 170 180302242425
190 200352282464
NGCL1363000950150~220150252202800412350300335490
160 170 180302242544
190 200 220352282596
NGCL14100000950170~220170 180302242800462420335335670
190 200 220352282736
240 250410330785
