WGP型制动盘鼓形齿式联轴器
WGP型制动盘鼓形齿式联轴器

WGP型制动盘鼓形齿式联轴器

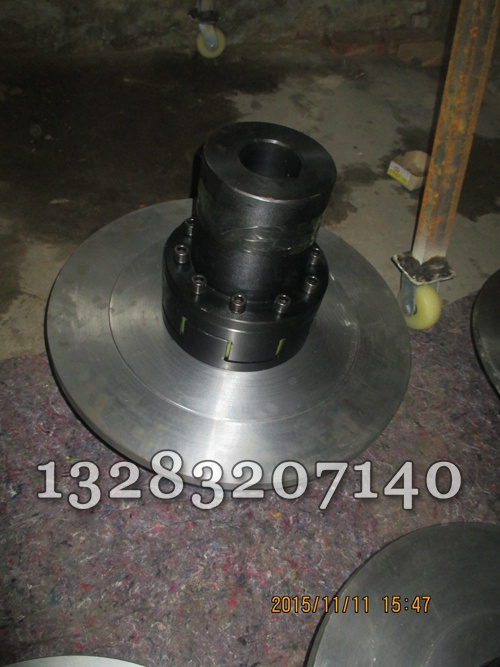

泊头市鑫程机械有限公司生产的WGP制动盘鼓形齿联轴器,原材料用45#锻件,圆钢,铸钢,工艺...
立即订购

泊头市鑫程机械有限公司生产的WGP制动盘鼓形齿联轴器,原材料用45#锻件,圆钢,铸钢,工艺为数控车床粗精加工,数控滚齿机插齿机制齿,高频淬火,数控车精加工,数控铣制孔,铰制孔螺丝联接,拉床或插床制键,制动盘为圆盘加工,盘厚可按要求设计,齿轮的模数由轮齿弯曲强度所决定。模数越大,齿根厚度越大,轮齿的弯曲强度越高,如有要求请提前说明,未说明的按我们设计。

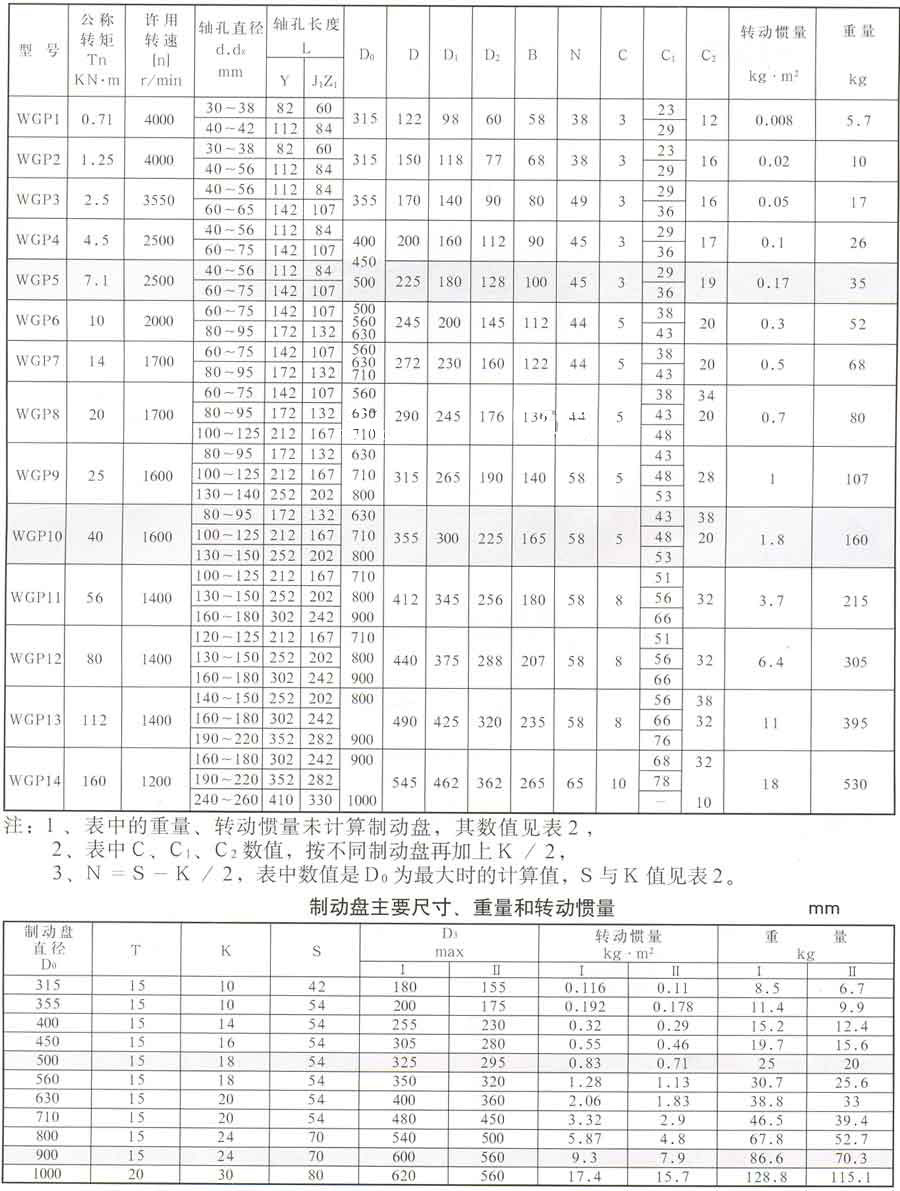

WGP型带制动盘鼓形齿联轴器适用于联接两同线的传动轴系,与盘式制动器配套的场合,具有补偿两轴相对偏移性能,工作温度-20—100度,传递公称转矩800—180000N.m。

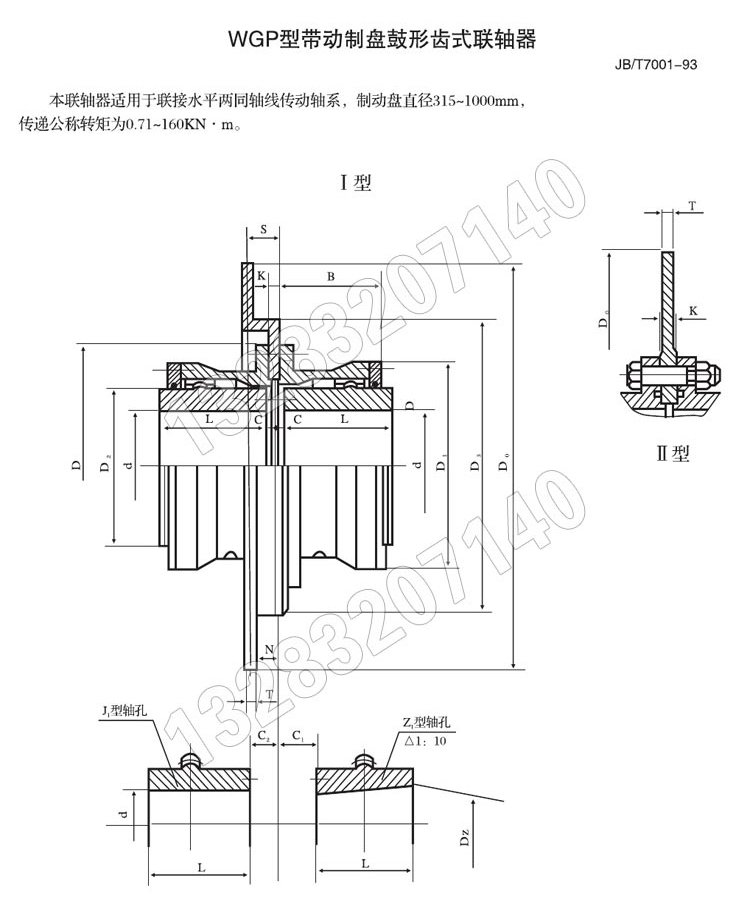

带制动盘鼓形齿联轴器,该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿,套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合,右轴套的端部设置有连接法兰,连接法兰与联接套通过穿接螺栓连接固定,一个制动盘被夹持固定在连接法兰和联接套之间。带制动盘鼓形齿式联轴器结构简单、安装方便,制动盘与右轴套刚性连接,制动过程中的制动负荷和振动由右轴套承担,因而不会对鼓形齿的啮合性能造成损害,同时制动盘自身的稳定性也大大提高。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移,可齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。
