Z18型胀紧联接套

Z18型胀紧联接套(简称胀套)是当今上广泛用于重型载荷下机械联接的一种基础部件,在轮和...
立即订购


Z18型胀紧联接套(简称胀套)是当今上广泛用于重型载荷下机械联接的一种基础部件,在轮和轴的联接中,它是靠拧紧高强席螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联接装置。另本公司还生产JB/T7934—1999标准的Z10、Z11、Z12A、Z12B、Z12C、Z13、Z14及德国标准的KTR200、KTR201、KTR202、KTR203、KTR204、KTR205、KTR206、KTR208、KTR225、KTR400和   标准的胀套。

胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。

优点

1使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。胀套安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2胀套的使用寿命长,强度高。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3胀套在超载时,将失去联结作用,可以保护设备不受损害。4胀套联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

4胀套拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

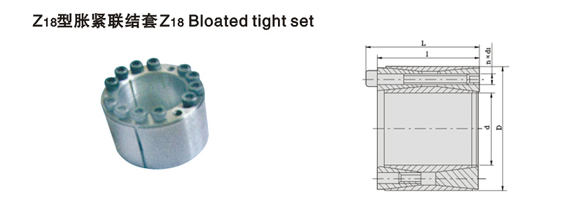

Z18型胀套的基本尺寸和参数:

A 基本尺寸(mm )Dimensions额定负荷内六角螺钉胀套与轴结合面上的压力 pt
N/mm2
胀套与轮载结合面上的压力 pt
N/mm2
重量
kg
dDlL转矩 Mt
kN . m
轴向力 Ft
kN
d1nMA
N . m
45
48
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320
75
80
80
85
90
95
110
115
120
125
130
135
145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405
64
64
64
64
64
64
78
78
78
78
78
78
100
100
100
116
116
116
116
146
146
146
146
146
146
146
177
177
177
72
72
72
72
72
72
88
88
88
88
88
88
112
112
112
130
130
130
130
162
162
162
162
162
162
162
197
197
197
3.9
4.15
4.3
4.8
6.4
6.9
11.8
12.7
14.7
15.7
18.0
19.0
26.9
32.0
40.3
52.0
64.6
73.8
83.7
109
123.2
138
145.4
188
225
244
373
440
470
174
174
174
174
213
213
338
338
369
369
400
400
538
583
673
800
923
985
1045
1283
1369
1454
1454
1710
1880
1880
2670
2930
2930
M8
M8
M8
M8
M8
M8
M10
M10
M10
M10
M10
M10
M12
M12
M12
M14
M14
M14
M14
M16
M16
M16
M16
M16
M16
M16
M20
M20
M20
9
9
9
9
11
11
11
11
12
12
13
13
12
13
15
13
15
16
17
15
16
17
17
20
22
22
20
22
22
41
41
41
41
41
41
83
83
83
83
83
83
145
145
145
230
230
230
230
355
355
355
355
355
355
355
690
690
690
185
170
165
150
170
155
185
170
175
165
170
160
160
155
165
155
170
165
165
150
150
150
145
155
155
145
155
155
145
110
105
105
95
110
105
115
110
115
110
115
110
110
110
120
115
125
125
125
115
115
115
110
120
120
115
120
120
115
1.5
1.7
1.6
1.7
1.8
2.0
3.6
3.8
4.0
4.3
4.5
4.7
7.2
7.7
8.3
11.7
12.5
13.2
14.0
20.6
21.6
25.0
26.2
31.1
33.6
36.1
54.9
58.3
71.0
注:Z18 型胀套螺钉的机械性能等级为 12.9级。
