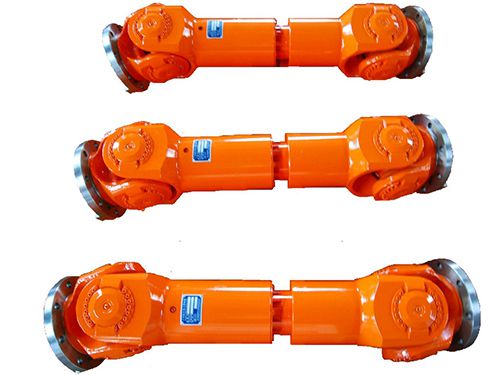

SWP D型(无伸缩短式)十字轴式万向联轴器
SWP D型(无伸缩短式)十字轴式万向联轴器

SWP D型(无伸缩短式)十字轴式万向联轴器

SWP D型(无伸缩短式)十字轴式万向联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小...
立即订购

SWP D型(无伸缩短式)十字轴式万向联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等,参考各类联轴器的特性,选择一种合用的联轴器类型。
具体选择时可考虑以下几点:
1.由于制造、安装、受载变形和温度变化等原因,当安装调整后,难以保持两轴严格对中。存在   程度的x、Y方向位移和偏斜角CI。当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时,应选用挠性联轴器。
2.SWP D型(无伸缩短式)十字轴式万向联轴器的工作转速高低和引起的离心力大小。对于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏心的滑块联轴器等。
3.所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如,对大功率的重载传动,可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动,可选用轮胎式联轴器等。

十字轴式万向联轴器的主要特点为:

1.具有较大的角度补偿能力。

2.结构紧凑合理。SWC-BH型采用整体式叉头,使运载具性.

3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大,此对回转直径受限制的机械设备,其配套范围具性.

4.传动。其传动效率达98-99.8%,用于大功率传动,节能.

5.联轴器操作简单、运载平稳,噪声低,装拆维护方便.

万向联轴器由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合.万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.对两轴的操作要按照科学数据为依靠,把握好正确处理偏差问题。

万向联轴器产品广泛应用于冶金,设备制造,石油,专用汽车、工程机械、矿山,港机,造纸等产业,已通过ISO9001:2008质量管理体系认证,拥有数控动平衡试验机、数控车床、线切割、立铣床、花键铣床、花键磨床、40吨拉床、中高频淬火热处理等各类机械加工设备100多台套。具备的团队,可根据客户需求进行各类联轴器的生产,产品种类主要有:万向联轴器,膜片联轴器,梅花,星形联轴器,鼓形齿,齿式联轴器,带制动轮弹性柱销式联轴器,夹壳联轴器,球面滚子联轴器,胀紧联结套等。我公司部份产品现货大量库存,定制产品交货迅捷,销售网络覆盖,部分联轴器已出口海外。

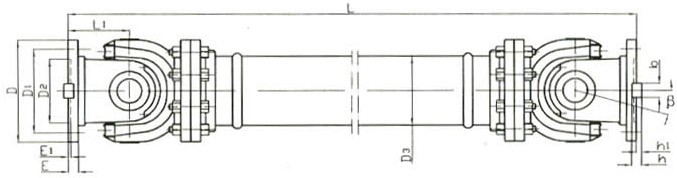

D型十字轴式万向联轴器基本参数和主要尺寸

型号回转直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf kN.m
轴线折角
β
    尺寸转动惯量 I kg·m2  质量 G kg
LminD3L1Lmin每增长100mmLmin每增长100mm
SWP160D160168≤10430114850.090.0059352.1
SWP180D1802010≤10474121950.160.0072472.3
SWP200D20031.516≤105441271100.230.0114673.4
SWP225D2254020≤106361521300.530.0290946.6
SWP250D2506331.5≤106901681350.910.04071407.3
SWP285D2859045≤107601941501.910.07022069.4
SWP315D31514063≤108602191703.390.114427112.0
SWP350D35018090≤109402451855.350.166335513.0
SWP390D390250112≤10106027320510.540.269550118.0
SWP435D435355160≤10118029923518.560.364532520.0
SWP480D480450224≤10136035126531.690.7028114428.0
SWP550D550710315≤10146040229051.451.1842158935.7
SWP600D6001000500≤10184045036083.531.7159224340.5
SWP640D6401250630≤101980480385135.602.3080314048.3
