SWC BF型(标准伸缩法兰式)十字轴式万向联轴器

十字轴式万向联轴器故障诊断及排除方法为: (1)首先检查万向联轴器法兰盘联接螺栓是否松...
立即订购

十字轴式万向联轴器故障诊断及排除方法为:

(1)先检查万向联轴器法兰盘联接螺栓是否松动,视情况予以紧固。

(2)如果故障仍为消除,则要拆下传动轴总成,在平衡机上进行平衡试验,不平衡度非常差时,要进行平衡补偿。

(3)如果异响和振抖仍为消除,则要检查伸缩节是否对标准标记安装,如果安装正确,则要支起车体,启动发动机以怠速低档运转,若万向联轴器摆动量大,可用划针测量偏摆部位、方向、偏摆量,如果传动轴两端不正或弯曲,则要在压条上垫上与轴管相吻合的软质金属进行冷压校正。

(4)如果响声非以上原因造成,则检查万向联轴器轴管是否有磕碰凹陷,平衡片是否失落。平衡片的失落需要在原焊点位置重新焊接相同的平衡片。如果万向联轴器轴管有明显凹陷使万向联轴器本身失去平衡,应将花键轴和万向联轴器叉在车床上切下,在轴管中插入一根比轴管内径细的芯轴,在凹陷处垫上型锤敲击。然后将切下的花键轴和万向联轴器叉焊会原位。为了保证修理质量,施焊时应将轴管放在专用支架上,先在圆周对称点焊点数,然户校正其偏摆量,经校正后在沿圆周焊复。焊完冷却后。再复查一次,若摆差过大应重新焊接。该项工艺过程较为复杂。如果万向联轴器大面积凹陷损伤,则需要换该节传动轴。

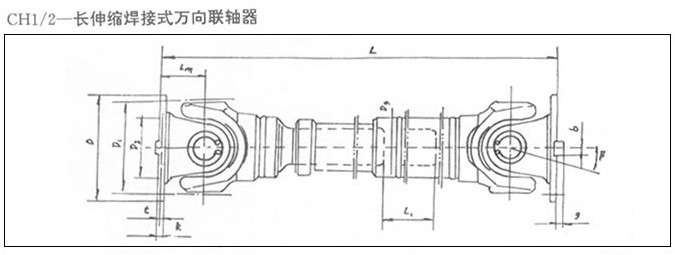

BF型十字轴式万向联轴器基本参数和主要尺寸

型号回转
直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf
kN.m
轴线折角
β
伸缩量

尺寸转动惯量 I kg.m2质量G kg
LsLminD3LmLmin

每增长 100mmLmin每增长 100mm
SWC180BF  18012.56.3≤251008101141100.2670.0070802.8
SWC225BF  2254020≤151409201521200.7780.02341384.9
SWC250BF  2506331.5≤1514010351681401.4450.02771965.3
SWC285BF  2859045≤1514011901941602.8730.05102956.3
SWC315BF  31512563≤1514013152191805.0940.07954288.0
SWC350BF  35018090≤1515014102671949.1950.221963215.0
SWC390BF  390250125≤15170159026721516.620.221981715.0
SWC440BF  440355180≤15190187532526028.240.4744129021.7
SWC490BF  490500250≤15190198532527046.330.4744163121.7
SWC550BF  550710355≤15240230042630586.981.3570256734.0
SWC620BF6201000500≤152402500426340147.501.357326734.0
