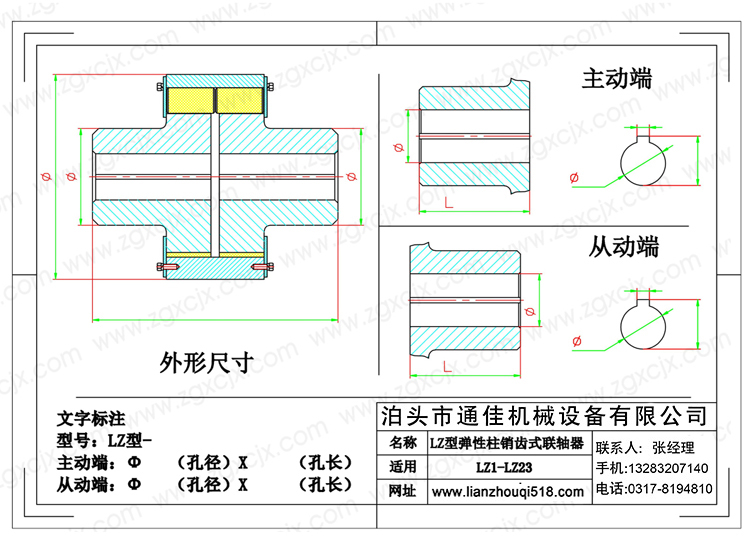

泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数控车粗 精加工,数控铣铣孔,激光切割挡板,圆钢或锻件材制质,按要求可做热处理,批发零售均可,,价格合理。LZ型柱销齿式联轴器是由柱销,两半轴器,外环齿圈组成,尼龙棒数控车加工的柱销,精度加减10-30丝,数控铣加工齿圈和半联轴器的柱销孔,可以互换,置于两半联轴器与外环内表面之间的对合孔中,通过柱销来传递转矩实现两半联轴器联接,结构简单,容易制造,装拆换弹性元件比较方便,不用移动两半联轴器。且不需润滑,维护方便,但使用的温度不应超过70℃。所联两轴的许用相对位移,对无中间轴的联轴器,许用径向位移△y为0.3~1.5mm,许用轴向位移△x为1.5~5mm,许用角位移△y大于30’,对带中间轴的联轴器,许用径向位移△y为0.15~0.75mm,许用轴向位移△x为1~20mm,许用角位移△a为0°30’~2°30。

特点:

(1)传递扭矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻

(2)维修方便,寿命较长,拆下档板即可换尼龙柱销。尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。

(3)减振动能差,噪声较大。具有   补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有   要求和噪声需要严加控制的工作部位。

(4)结构简单,组成零件较少,制造方便。一种是用单个弹性柱销齿式联轴器直接与主、从动轴联接,另一种是用两个带中间轴联轴器分别与主、从动轴相联。

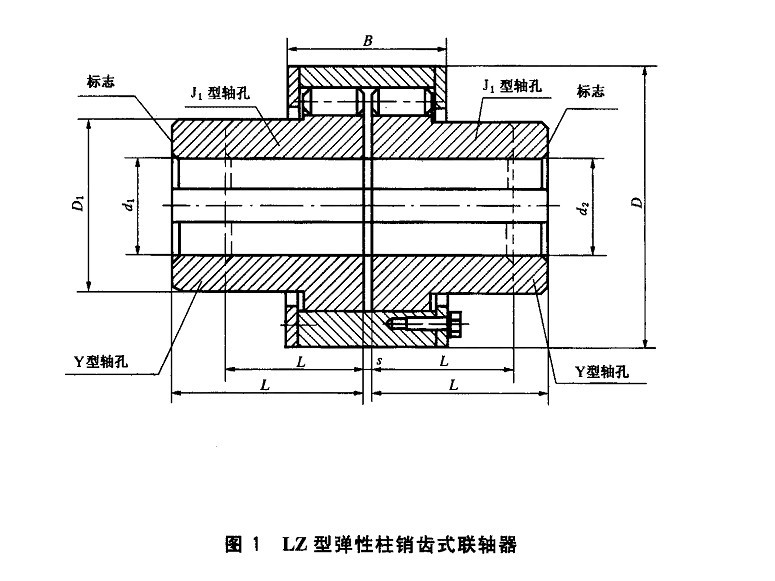

LZ型弹性柱销齿式联轴器基本参数和主要尺寸(GB/T 5015-2003)(单位:mm)

型号公称转矩Tn KN.m许用转速[n] r/min轴孔直径 d轴孔长度DD1BS转动惯量 kg·m2重量 kg
Y型、J1
L
LZ10.112500012~2427~527640422.50.0011.67
LZ20.25500016~3244~829050502.50.0033.00
LZ30.63450025~4244~11211865703.00.0127.31
LZ41.8420040~6084~142158909040.04516.20
LZ54.5400050~8084~1721921209040.10827.02
LZ68330060~95107~17223013011250.24240.89
LZ711.2290070~110107~21226016011250.44359.60
LZ818250080~130132~25230019012860.90894.67
LZ925230090~150132~25233522015071.733138.1
LZ1031.52100100~170167~30235524515282.422169.3
LZ11402000110~180167~30238026017283.369203.1
LZ12631700130~200202~35244529018286.524296.6
LZ131001500150~240202~410515345218814.19469.2
LZ141251400170~260242~410560390218821.67621.7
LZ151601300190~300282~4705904202401029.52730.5
LZ162501000220~340282~5506954902651062.471144
LZ17355950240~380330~55077055028510106.01557
LZ18450850250~420330~65086060530013175.42062
LZ19630750280~450380~65097069532214323.23068
LZ201120650320~500380~650116080035515669.44715
LZ211800530380~630450~800144010203601818808599
LZ222240500420~750540~800152011004051925969473
LZ232800460480~850540~8801640124044020398212095
注:1:重量、转动惯量是按Y/J1轴孔组合型式和轴孔的计算值。 2:短时过载不得超过公称转矩Tn值的2倍。
