泊头市鑫程机械设备有限公司生产各种型号国标及非标制动轮弹性柱销联轴器,原材料选45#圆...
立即订购

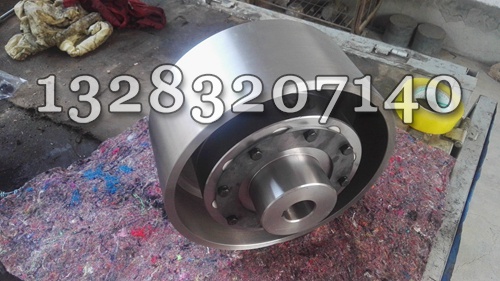

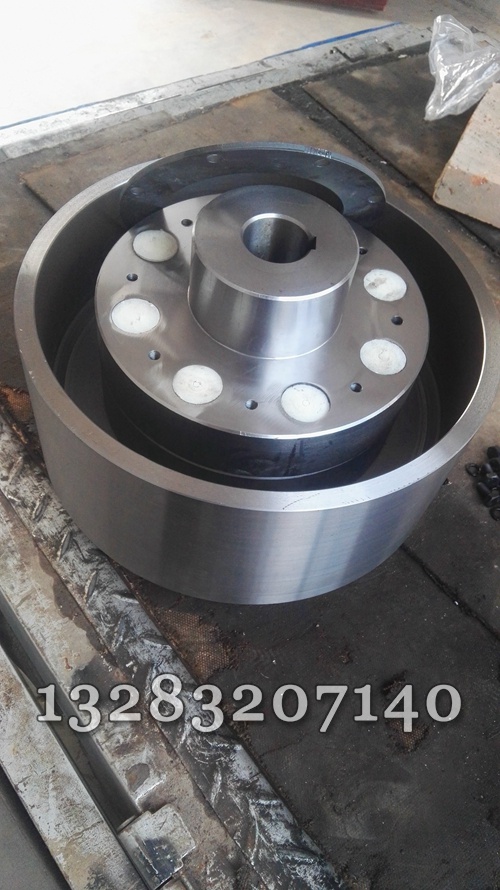

泊头市鑫程机械设备有限公司生产各种型号国标及非标制动轮弹性柱销联轴器,原材料选45#圆钢或锻件,数控车精加工,公差达到国标要求,光洁度高,精度高,柱销选用尼龙棒,严格控制加工公差,数控铣铣眼,提高使用寿命,拉床制键,,价格合理,零售批发都可,可来图来样加工定制。整体制动轮为铸造成型或45#圆钢成型,可以做热处理,提高硬度的同时可能会有些变形。。制动轮可以按要求定做,圆钢直接车可以,适合300外径以下,加工时间长,机械性能强,铸钢也可以,不排除沙眼可能,HLL型(LXZ)是HL弹性柱销联轴器加带制动轮,已列为标准GB5014-85,焊接制动轮为圆盘和无缝管加工到相应尺寸焊接到一起,不做热处理,成本低,交期短。适用于各种机械联接两同轴线的传动轴,通常用于启动相对频繁的高低速运动。工作温度为-20~+80℃;传递公称扭矩为40~20000N.m。弹性柱销联轴器结构简单合理,维修方便、我公司采用数控铣加工,孔均布对称可互换,允许较大的轴向窜动,具有缓冲、减震、等性能。两平面同心度,数控车加工成型,里孔和平面外圆是一刀成型,里孔按国标公差,精度高。拉床制键,准确,轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。

结构:用尼龙制成的柱销置于两个半联轴器凸缘的孔中,结构简单,换柱销方便。

特点:动力通过弹性元件传递,缓和冲击,吸收振动。

应用:适用于正反向变化多,启动频繁的高速轴。能补偿较大的轴向位移,并允许微量的径向位移和角位移。销与挡板之间留有间隙。

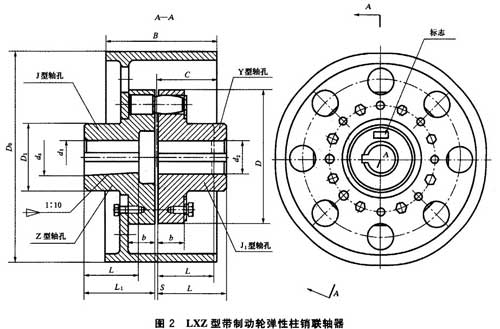

LXZ型(原HLL型)弹性柱销联轴器图纸



LXZ型(原HLL型)弹性柱销联轴器基本参数和主要尺寸:

型号公称转矩/N.m许用转速/r/min轴孔直径d1 d2 dz轴孔长度D0DD1BbSC质量/kg
Y型J J1 Z型
LL1L
LXZ1560560020 22 245238522001205585282.54211
25 28624462
30 32 35826082
LXZ21250375030 32 35 3816075364014
40 42 45 4811284112
LXZ31250243030 32 35 388260823151601326625
40 42 45 4811284112
LXZ42500243040 42 45 48 50 55 5619510045340
60 63142107142
LXZ52500190040 42 45 48 50 55 56112841124001688459
60 63142107142
LXZ63150190050 55 561128411222012069
60 63 65 70 71 75142107142
LXZ73150150050 55 561128411250021010591
60 63 65 70 71 75142107142
LXZ86300190060 63 65 70 71 754002801401685648488
80 85172132172
LXZ96300150060 63 65 70 71 75142107142500210105113
80 85172132172
LXZ1011200150070 71 75142102142320170156
80 85 90 95172132172
100 110212167212
LXZ1111200122070 71 75142102142630265132187
80 85 90 95172132172
100 110212167212
LXZ1216000122080 85 90 951721321723602005326
100 110 120 125212167212
LXZ13224001080100 110 120 12571041023029863149337
130 140252202252
LXZ14355001080110 120 125212167212480280756458
130 140 150252202252
160 170 180302242302
LXZ1535500950110 120 125212167212800335168504
130 140 150252202252
160 170 180302242302
