JMIJ型接中间轴膜片联轴器
JMIJ型接中间轴膜片联轴器

JMIJ型接中间轴膜片联轴器

泊头市鑫程机械有限公司生产JMiJ中间轴膜片联轴器,中间轴尺寸可达5米长,外径可达1.2米,大...
立即订购

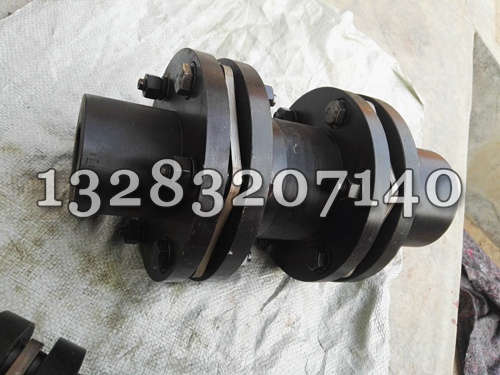

泊头市鑫程机械有限公司JMIJ型接中间轴型膜片联轴器是由几组不锈钢304 或316膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由若干片叠集而成,膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器


特点:无需润滑,结构简单,无噪声,吸振能力不大,具有补偿两轴相对偏差,传动平稳,耐酸,高转矩刚性和高灵敏度,大转矩承载,零回转空隙,正反转特性相同等。强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、装拆方便,且具有无相对滑动,使用寿命长、无噪声、耐酸、碱等特点,



加工工艺:JMiJ中间轴膜片联轴器,中间轴尺寸可达5米长,外径可达1.2米,大型普车50.40加工中间轴,焊接或全部锻件,小型尺寸的数控车精加工,45#圆钢,数控铣打孔,拉床制键,不锈钢膜片采用304 材质,数控激光切割,厚度从0.2mm-5-10mm,外径30mm-1.3米,小套是数控车加工,可以是不锈钢材质,也可以45#钢,


适用范围:适用于中、高速,大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动。适用于风机,电厂,机械设备,石油,冶金,造纸等行业,可用于高温、低温和有油、有水和腐蚀介质的工作环境


安装找正:膜片联轴器可以补偿多种误差,有的工地上有技术人员可以很好的安装,如果工地上没有懂技术的人员,可能对安装有一些问题,由于膜片联轴器等效应力值出现在外圈螺栓处,主要由螺栓预紧力引起的,安装误差对等效应力值影响较小,但安装误差对膜片组等效应力及其分布规律有较大影响,不可避免地存在轴向偏离、角向不对中、径向不对中等安装误差, 轴向和角向安装误差对膜片联轴器的综合位移影响较大,而径向误差对综合位移影响相对较小。

 (1)考虑螺栓预紧力、扭矩、离心力等载荷,安装误差对膜片联轴器力学性能

 (2)各膜片的等效应力值相差较大,两端膜片应力大,中间膜片依次减小且分布较均匀,离心力对膜片应力影响较为明显。

 (3)轴向偏离、径向不对中、角向不对中等安装误差对膜片组的综合位移和等效应力有较大影响,其中角向误差的影响,安装时应严格控制角向误差。

(4) 安装前应先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10-30mm为好。

(5)为了便于安装,先将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后轴头不能凸出半联轴节端面,以 齐平为好。 检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。

(6)找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08.

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

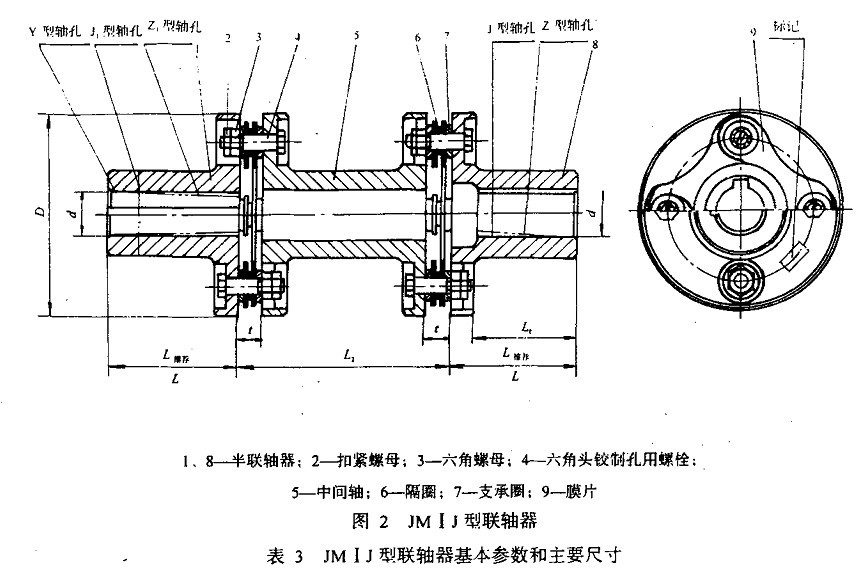

型 号
公称转矩
Tn /N.m
瞬时转矩Tmax
/N.m
许用转速 [n]
/r/min
轴孔直径d(H 7 )轴孔轴孔轴孔轴孔DtL2转动惯量 I/kg.m 2 ≈质量 m/kg ≈
Y型J、J1、Z、Z1 型L推荐
LLL1
JMIJ125806000

14

32-J1 型为27 Z1 型为2035908.81000.00131.8

16、18、19

4230

20、22

 38
JMIJ2631805000

18、19

42-30451009.51000.0022.4

20、22、24

5238

25

6244
JMIJ31003155000

20、22、24

52-3850120111200.00474.1

25、28

6244

30

8260
JMIJ41605004500

24

52-385513012.51200.00695.4

25、28

6244

30、32、35

8260
JMIJ52507104000

28

62-4460150141400.01538.8

30、32、35、38

8260

40

11284
JMIJ640011203600

32、35、38

8282606517015.51400.028113.4

40、42、45、48、50

112-84
JMIJ763018003000

40、42

1121128470210191500.07622.3

45、48、50、55、56



60

142107
JMIJ8100025002800

45、48

112112848024022.51800.160236

50、55、56



60、63、65、70

142107
JMIJ9160040002500

55、56

1121128485260242200.250948

60、63、65、70、71、75

142 107

80

172132
JMIJ10250063002000

63、65、70、71、75

14214210790280172500.519585

80、85、90、95

172-132
JMIJ11400090001800

75

1421421079530019.52900.8223112

80、85、90、95

172172132

100、110

212-167
JMIJ126300125001600

90、95

172 132120340233001.4109152
