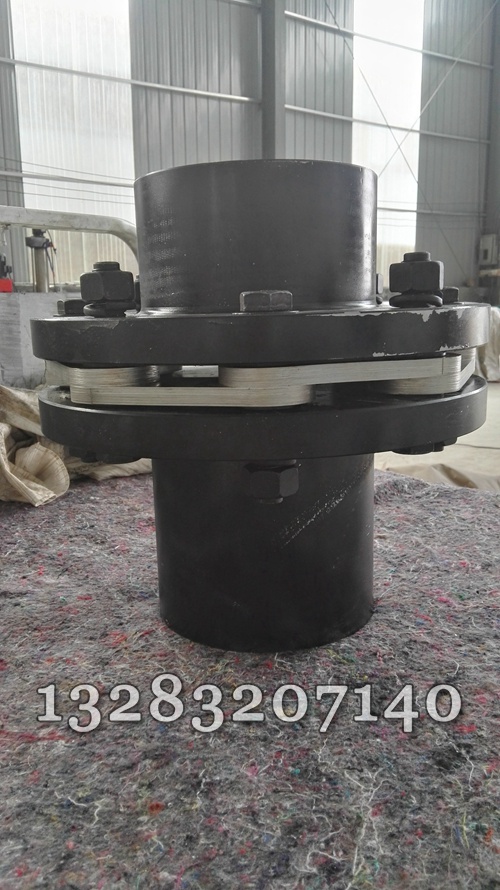

JZM型重型机械用膜片联轴器
JZM型重型机械用膜片联轴器

JZM型重型机械用膜片联轴器

泊头市鑫程机械有限公司生产各种型号膜片联轴器,膜片采用激光切割,材质为不锈钢304,316,...
立即订购

泊头市鑫程机械有限公司生产各种型号膜片联轴器,膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,由数量的很薄的多边环形(或圆环形)不锈钢金属膜片叠合而成的膜片组用螺栓交错地与两半联轴器联接,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。其弹性元件为,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。

膜片采用激光切割,材质为不锈钢304,316,各种形状和厚度,膜片套采用自动数控车.叠片联轴器越来越广泛的应用到各行业中,由于应用越来越多,销量上升了,我们就增加了线切割设备,而且引进了激光切割机,效率好,速度快,交期早,质量稳定,JZM型重型机械用膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。  如果客户要求膜片精度,也可以采用线切割工艺,只是交货期要慢一些。我厂还有大小数台线切割机器,方便客户需求。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、装拆方便,且具有无相对滑动,不需润滑,结构较紧凑,无旋转间隙,不受温度和油污影响,适用于有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率的化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

膜片联轴器种类和型号有很多,我们一般选择时会根据轴孔直径和长度扭矩来选择,但是选用时应该考虑膜片形状问题,考虑实际工作状态下的螺栓预紧力、离心力、扭矩等载荷工况,通过对存在轴向偏离、径向不对中、角向不对中等安装误差的膜片联轴器的多体接触有限元仿真及对比分析,得出各种安装误差对膜片联轴器力学性能的影响规律。膜片联轴器可通过膜片弹性变形来补偿相对位移,允许所联两轴存在   的轴向、角向和径向安装误差,且对传动系统有缓冲和减振作用,是一种高性能的挠性联轴器。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。





JZM型重型机械用膜片联轴器基本参数和主要尺寸    (单位:mm)

型号公称转矩/N.m许用转速/r/min轴孔直径d  d1轴孔长度DD1t扭转刚度*106N.m/rad质量/kg
Y  J1型
JZM1401070014~2827~62803980.371.37
JZM263930020~3838~62925380.452.65
JZM3100840025~4544~1121026380.564.8
JZM4250670030~5560~11212877110.817.64
JZM5500590035~6560~14214591111.29.4
JZM6800510040~7584~142168105141.4217.15
JZM71000475045~8084~172180112151.924.5
JZM81600430050~8584~172200120152.3529.4
JZM92000420055~9084~172205120202.730.38
JZM102500400055~9084~172215128203.0233.9
JZM113150365060~95107~172235132233.4640.48
JZM124000340060~100107~212250145233.6755.86
JZM136300320063~110107~212270155235.263
JZM1412500285065~120107~212300162277.887
JZM1516000270070~125107~212320176278.43107
JZM1620000245075~130107~2523501863210.23124
JZM1725000230080~150132~2523702033210.97144
JZM1831500215090~160132~3024002303213.07202
JZM19400001950100~180167~3024402453814.26248
JZM20450001850110~190167~3524602603822.13307
JZM21500001800120~200167~3524802803823.7348
JZM22560001700130~220202~3525002953824.6382
JZM23630001600140~220202~3525403104429.71451
JZM24800001450150~240202~4106003355032.64631
JZM251000001400160~250242~4106203505037.69679
JZM261250001300180~280242~4706603855050.43889
JZM271600001200190~300282~4707204106071.511063
JZM282000001150220~300282~4707404206093.371114
JZM292500001100240~320330~47077045060144.531248
JZM303150001050250~340330~55082049060130.761655
