DJM单型弹性膜片联轴器
DJM单型弹性膜片联轴器

DJM单型弹性膜片联轴器

泊头市鑫程机械有限公司生产DJM膜片联轴器,可按客户要求订做,也可以按行业标准设计,小...
立即订购

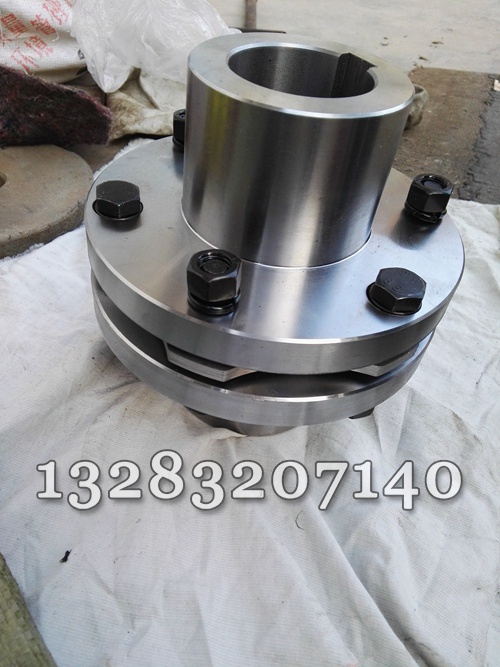

泊头市鑫程机械有限公司生产DJM膜片联轴器是由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。


加工工艺:可按客户要求订做,也可以按行业标准设计,小型尺寸的数控车精加工,45#圆钢,数控铣打孔,拉床制键,不锈钢膜片采用304 材质,数控激光切割,厚度从0.2mm-5-10mm,外径30mm-1.3米,小套是数控车加工,可以是不锈钢材质,也可以45#钢,

膜片力学性能:联轴器等效应力出现在外圈螺栓连接处,主要是由外圈螺栓组的预紧力引起。与螺母相联的零件应力也较大。膜片组的等效应力出现在膜片与内圈螺栓的接触区域,这是由内圈螺栓组受切向力较大,且为铰制孔螺栓所致。联轴器综合位移出现在膜片联轴器外圈螺栓处,这主要是预紧力和扭矩的联合作用的结果。由于外圈与内圈螺栓组预紧力的作用下,膜片受到挤压,膜片中部出现弯曲,膜片组综合位移出现在膜片中部,预紧力、扭矩和离心力作用下,膜片组的等效应力和膜片间接触应力分布曲线,两端膜片应力较大,中间膜片依次减小且分布较均匀,由于转速较高,离心力对膜片应力影响较为明显。


主要特点:

1、大扭矩承载、高扭矩刚性和较好的灵敏度;

2、免维护、   抗油和性,无需润滑,无噪声;

3、零回转间隙,结构紧凑,;

4、不锈钢膜片补偿角向轴向偏差;

5、顺时针与逆时针回转特性   相同;

6、基本不用维修,制造方便。


适用场合:广泛用于各种机械装置的轴系传动,如水泵、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空、舰艇高速动力传动系统。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

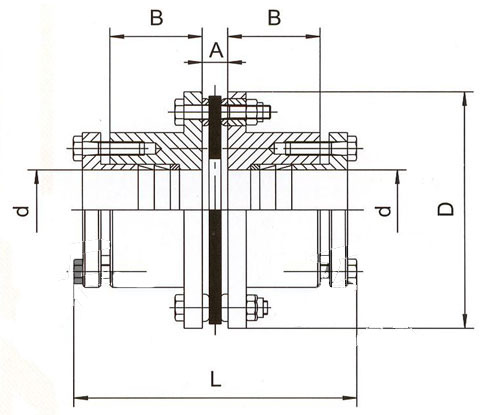

DJM单型弹性膜片联轴器部分参数和尺寸(单位:mm)

规格公称扭矩N.M许用转速rpm重量kg转动惯量kg.cm2dmax mmD
mm
A
mm
B
mm
L
mm
J
mm
许用补偿量
轴向 mm角向
009.8200000.141.7420574.92044.910±0.8
0133200000.6822686.12658.113±0.8
0290200001.12432816.62658.616±1.0
03173180001.74835938.42966.422±1.2
04245150002.5804210411.23479.220±1.4
05420130004.32245012611.74295.725±1.645′
06772120006.94406014311.748107.728±1.845′
0712701000011.310807516816.858132.823±2.045′
0820801000016.720808219417.06414530±2.245′
093328900022.735209521421.677175.622±2.445′
104900800035.4720010824623.989201.923±2.645′
116368800052.01280011827627.2102231.240±2.845′
128900630057.21440011027617.5128273.5
±1.830&pprime;
1315280500077.32220013530819.0160339
±2.030′
142541047001234080015534621.5182385.5
±2.030′
153713043001566480016537524.0198420
±2.030′
1647120390019110020018041029.5214457.5
±2.230′
1757000350024515000019044529.5225479.5
±2.230′
1863186350032918660020547031.0248527
±2.430′
1982590320039428800023051232.0278588
±2.430′
20102100280053044820025555632.5305642.5
±2.530′
21126070245061960960026558834.0318670
±2.730′
22146350215068383160027563034.5332698.5
±2.830′
231738302000791107040029065535.5348731.5
±3.030′
