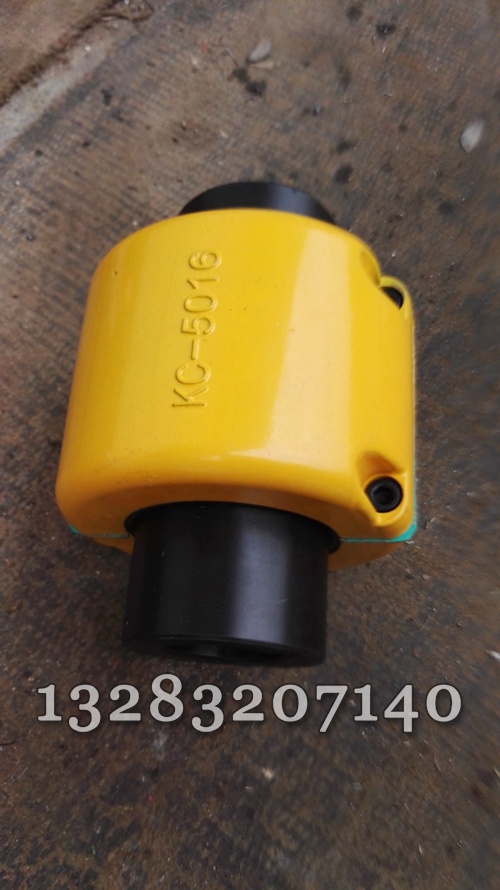

泊头市鑫程机械设备有限公司生产各种链条链轮联轴器,45#圆钢材质,数控铣制齿,数控车加...
立即订购

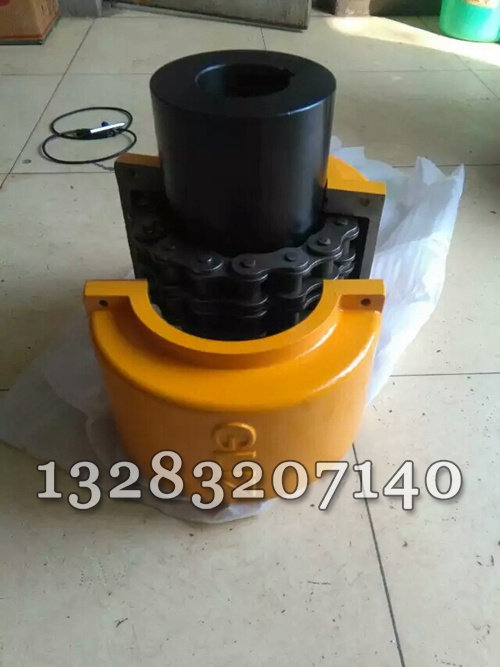

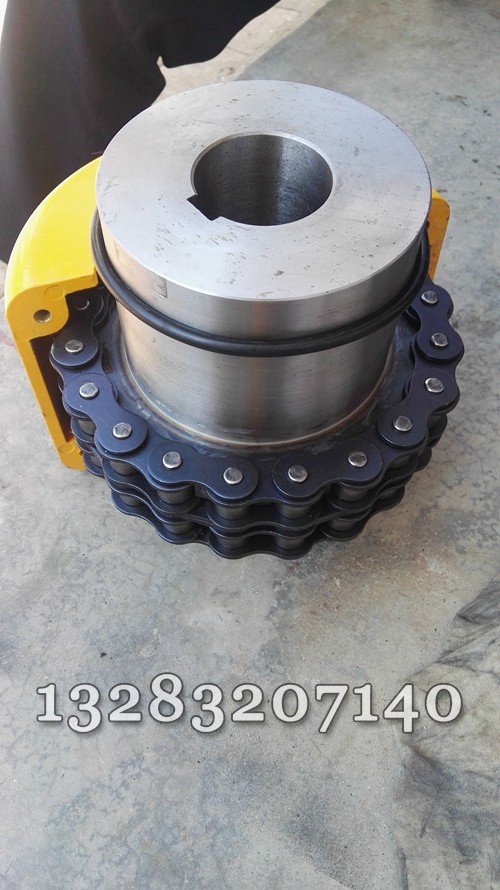

泊头市鑫程机械设备有限公司生产各种链条链轮联轴器,45#圆钢材质,数控铣制齿,数控车加工,部分型号现货,KC和GL罩壳批量现货,拉床制键滚子链联轴器是利用一条公用的双排链同时与两个齿数相同的并列链轮啮合来实现两半联轴器的联接。特点装拆方便,维修容易,有   的补偿性能和缓冲性能,可用于潮湿、多尘、高温场合,但因链条的套筒与其配件存在间隙,不宜用于逆向传动、起动频繁和有冲击或立轴传动。同时受离心力影响也不宜用于高速传动。

其特点是结构简单,装拆方便,质量小,径向尺寸较小,,维修容易,拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有   补偿能力、对安装精度要求不高、工作、寿命较长、成本较低,具有   的位移补偿能力(径向位移x<0.02p,p为链节距;角位移小于1度),使用寿命长(可达2万小时),恶劣工作环境下(如高温、潮湿、多尘、油污等)也能工作。但若离心力过大会加速各元件间的磨损和发热,不宜用于很高速度的传动,且由于缓冲,吸振能力差,不宜在频繁启动和强烈冲击下工作。

缺点:因链条的套筒与链轮之间存在间隙,不适于逆向传动和启动频繁或立式轴传动。同时受离心力的影响不适于高速传动。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

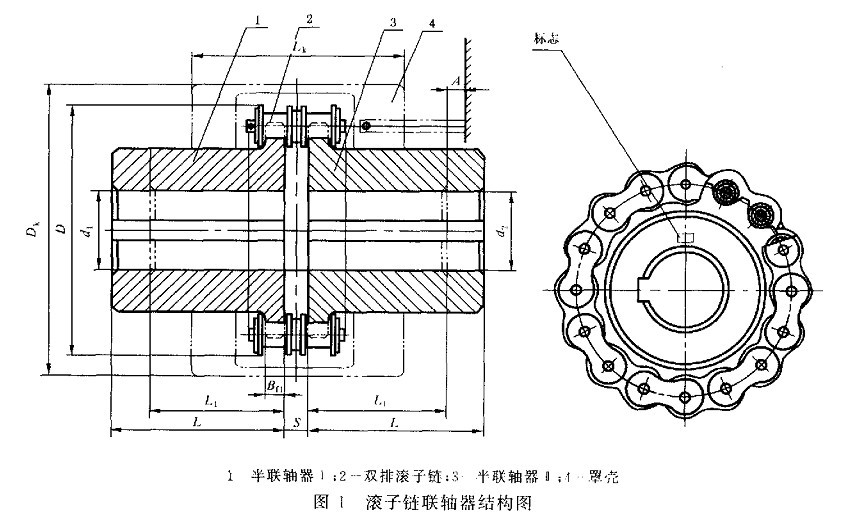

GL型滚子链联轴器基本参数和主要尺寸(GB/T 6069-2002)(单位:mm)

型号公称转距
Tn N·m
许用转速
[n] r/min
轴孔直径轴孔直径链号节距
P
齿数
Z
DS质量
Kg
转动惯量I
/kg·m2
YJ1
不装罩壳安装罩壳d1,d2L、L1
GL1401400450016-2042-52380.6B9.5251451.064.90.40.00010
GL2631250450019-2442-52380.6B9.5251657.084.90.70.00020
GL31001000400020-2552-6238-440.8B12.701468.886.71.10.00038
GL41601000400024-3252-8244-600.8B12.701676.916.71.80.00086
GL5250800315028-4062-11260-8410A15.8751694.469.23.20.0025
GL6400630250032-5082-11260-8410A15.87520116.579.25.00.0058
GL7630630250040-60112-14284-10712A19.0518127.7810.97.40.012
GL81000500224045-70112-14284-10716A25.4016154.3314.311.10.025
GL91600400200050-80112-17284-13216A25.4020186.50143.20.00.061
GL102500315160060-90142-172107-13220A31.7518213.0217.826.10.079
GL114000250150075-100142-212107-16724A38.1016231.4921.539.20.188
GL126300250125085-120172-212132-16728A44.4516270.0824.959.40.380
GL13100002001120100-140212-252167-20232A50.8018340.8028.686.50.869
GL14160002001000120-160212-302167-24232A50.8022405.2228.6150.82.06
GL1525000200900140-190252-352202-28240A63.5020466.2535.6234.44.37

注:1.有罩壳时,在型号后加"F",例如GL5型联轴器,有罩壳时改为GL5F。 2.表中联轴器质量和转动惯量是近似值。
