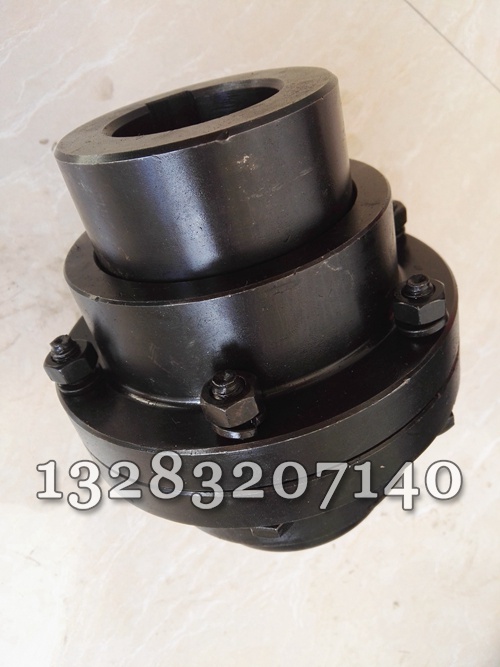

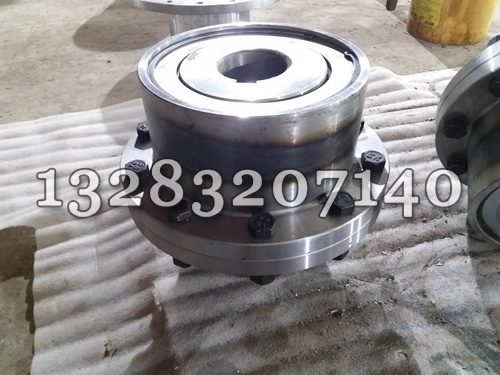

CLZ型齿式联轴器
CLZ型齿式联轴器

CLZ型齿式联轴器

泊头市鑫程机械公司有10多台数控插齿机,滚齿机,可制作各种模数的内齿外齿,外齿可以做弧...
立即订购

工作原理:泊头市鑫程机械公司有10多台数控插齿机,滚齿机,可制作各种模数的内齿外齿,外齿可以做弧形齿。CL CLZ型齿式联轴器是使用很早的型号,其他型号都是由它发展而来,有的可以用压盖,有的可以用骨架油封,由一套带齿的内外齿圈和另一套不带齿的内外齿轮轴套组成。半联轴器材料为45#圆钢,锻钢,铸钢,齿形为渐开线,一般Z=30-80 压力角为20度,安装时两内齿圈用螺栓联接,两外齿轮轴套通过过盈配合(或键)与轴联接,并通过内、外齿轮的啮合传递转矩。靠齿轮合的轮齿来传递扭矩的,它是刚性可移式联轴器的一种典型结构。且与内齿啮合后有适当的顶隙和侧隙,允许较大的综合位移。外壳内贮油,以便润滑啮合齿轮。因啮合传动,传递转矩大,制造困难,成本高。

优点 能传递很大的转矩和补偿适量的综合位移,安装精度要求不高,但质量较大,成本较高,在重型机械中广泛应用。但是当传递巨大转矩时,齿间的压力也随着增大,使联轴器的灵活性降低,而且其结构笨重、造价较高

齿式联轴器在齿轮副构造上的另一个特点是内齿圈齿的长度大于外齿轴套上齿的长度。这样,在满足齿轮联轴器轴端距的要求时,可使被联接的两根轴能各自作独立的轴向位移,同时外齿轴套上的轮齿在全长范围内与内齿圈上的轮齿齿合。这样,联轴器在传递扭矩时就不会因此而传递轴向力,而且允许联接的两轴有少量的轴位移。具有较大转矩鼓形齿联轴器承载冲击性能好,但齿面接触应力和齿根弯曲疲劳强度要求高。随着我国经济的发展,大转矩鼓形齿式联轴器的应用越来越多。

应用范围:齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

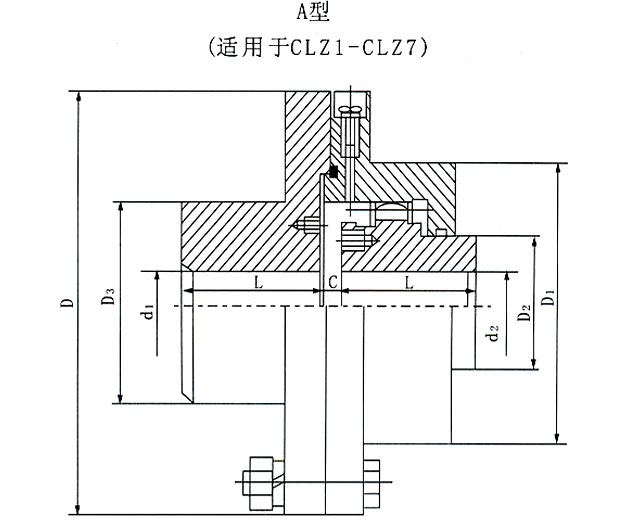

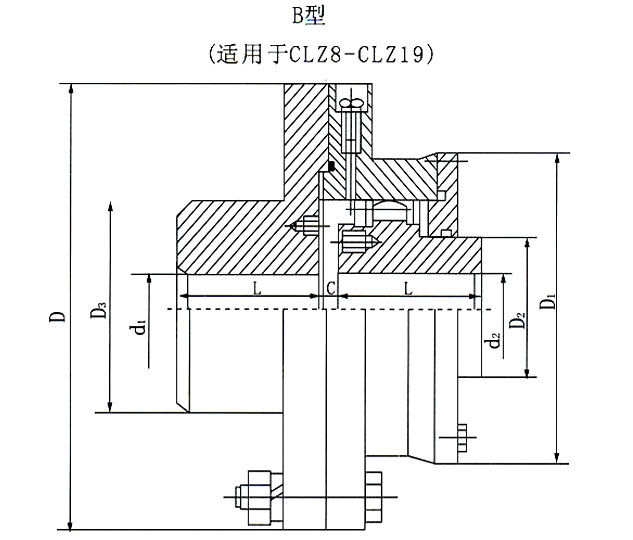

CLZ型齿式联轴器基本参数和主要尺寸(JB/ZQ 4219-86) (单位:mm)

型号公称转矩Tn(KN.m)许用转速n (r/min)轴孔直径d1 d2轴孔长度LDD1D2D3C转动惯量Kg.m 2重量Kg
Y
CLZ10.71378018 19421701105695160.0312.8
20 22 24526
25 28622.5
30 32 35 3882
40112
CLZ21.4300030 32 35 3882185125711102.50.0617.5
40 42 45 48112
50
CLZ33.15240040 42 45 48112220150911452.50.1233
50 55 56
60142
CLZ45.6200045 48 50 55 561122501751211702.50.2247.3
60 63 65142
70 71 75
CLZ58168050 55 5611229020014119050.4469.8
60 63 65142
70 71 75
80 85 90172
CLZ611.2150060 63 6514232023016121050.7596.1
70 71 75
80 85 90 95172
100 110212
CLZ718127065 70 71 7514235026018124051.25129
80 85 90 95172
100 110 120212
CLZ822.4114080 85 90 9517238029021127052.06179
100 110 120 125212
130 140252
CLZ928100090 9517243033023128052.56221
100 110 120 125212
130 140 150252
160302
CLZ1050850110 120 12521249039028132055328
130 140 150252
160 170 180302
CLZ1171750120 12521254547030038059.25394
130 140 150252
160 170 180302
190 200 220352
CLZ12100660140 150252590520340420512.5658
160 170 180302
190 200 220352
240 250410
CLZ13140660160 170 1803026805903804807.529.9950
190 200 220352
240 250 260410
280470
CLZ142005401803027306504205207.542.51120
190 200 220352
240 250 260410
280 300 320470
CLZ15250480200 2203527807004805607.556.91350
240 250 260410
280 300 320470
340 360550
CLZ16355425240 250 260410900785530650101202010
280 300 320470
340 360 380550
400650
CLZ175603802604101000885630750102252910
280 300 320470
340 360 380550
400 420 440650
450
CLZ18710330300 3204701100990710820103253688
340 360 380550
400 420 440650
450 460 480 500
CLZ191000300360 38055012501090800920155684808
400 420 440650
450 460 480 500
530 560800
