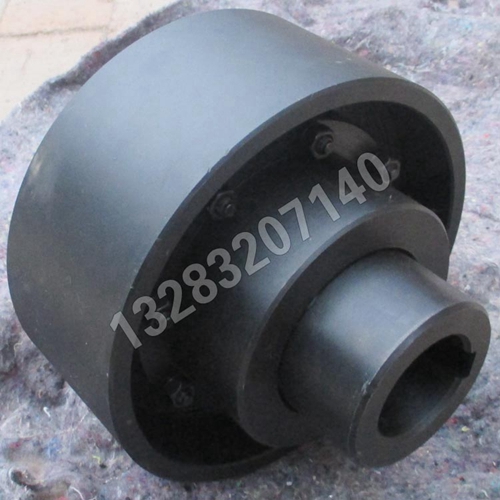

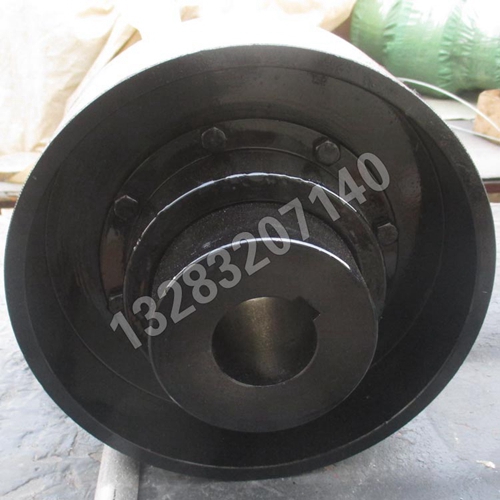

WGZ型带制动轮齿式联轴器

WGZ型带制动轮齿式联轴器内齿形弹性联轴器在国内已经广泛地被采用,轴孔型式有圆柱形(Y)、...
立即订购

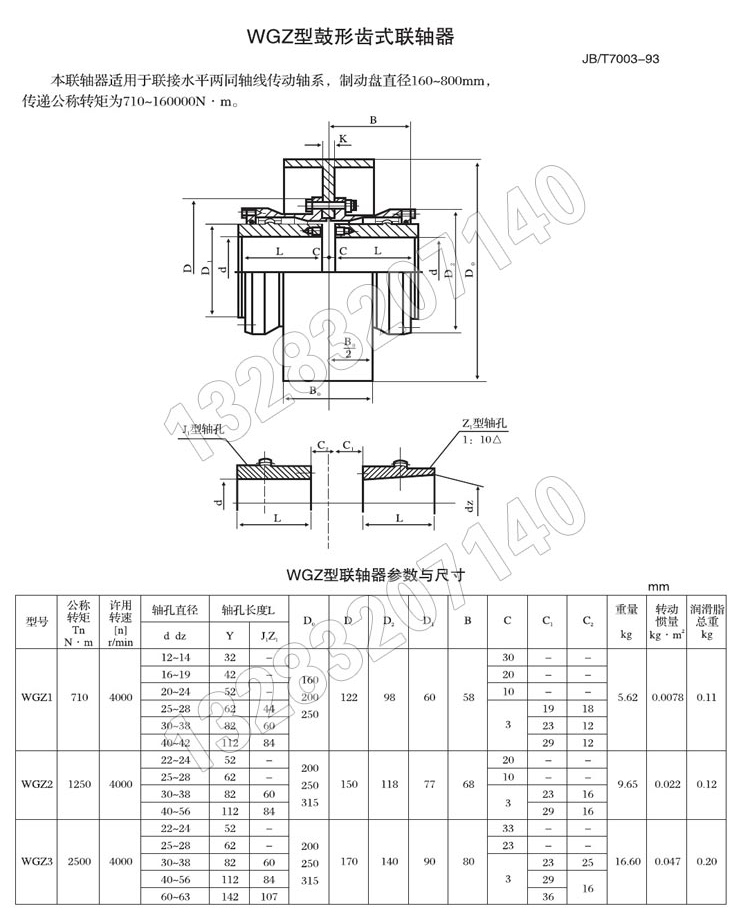

WGZ型带制动轮齿式联轴器内齿形弹性联轴器在国内已经广泛地被采用,轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20~+70℃。

我公司采用业内的数控滚齿机 擦齿机加工齿轮,,提高使用寿命。


泊头市鑫程机械有限公司生产各种型号鼓形齿式联轴器,型号有CL、CLZ、GICL、GICLZ、GIICL、GIICLZ、GCLD、GIICLD、WG、WGZ、WGP、WGT、NGCL、NGCLZ等型号联轴器,欢迎订购。


鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿 制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命。

该标准适用于制动轮直径为100~800mm的瓦块式制动器。

技术要求

①轮缘表面淬火硬度35~45HRC,为2~3mm。

②材料D≤200mm者为45锻钢

D≥250mm者为ZG340—570。

③键槽型式、尺寸及公差按GB/T 3852—97《联轴器轴孔和联接型式及尺寸》的规定。

标记示例:

制动轮200—Y60 JB/ZQ 4389—86

200—制动轮直径,mm

Y—圆柱形轴孔

我公司是生产各种规格型号制动轮,型号有100制动轮、160制动轮、200制动轮、250制动轮、315制动轮、300制动轮、400制动轮、500制动轮、630制动轮、710制动轮、800制动轮、700制动轮,联轴器的公司,有鼓形齿式、CL型齿式、NGCL带制动轮鼓形齿式联轴器、挠性联轴器和弹性联轴器、梅花形联轴器、万向联轴器等.

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。
